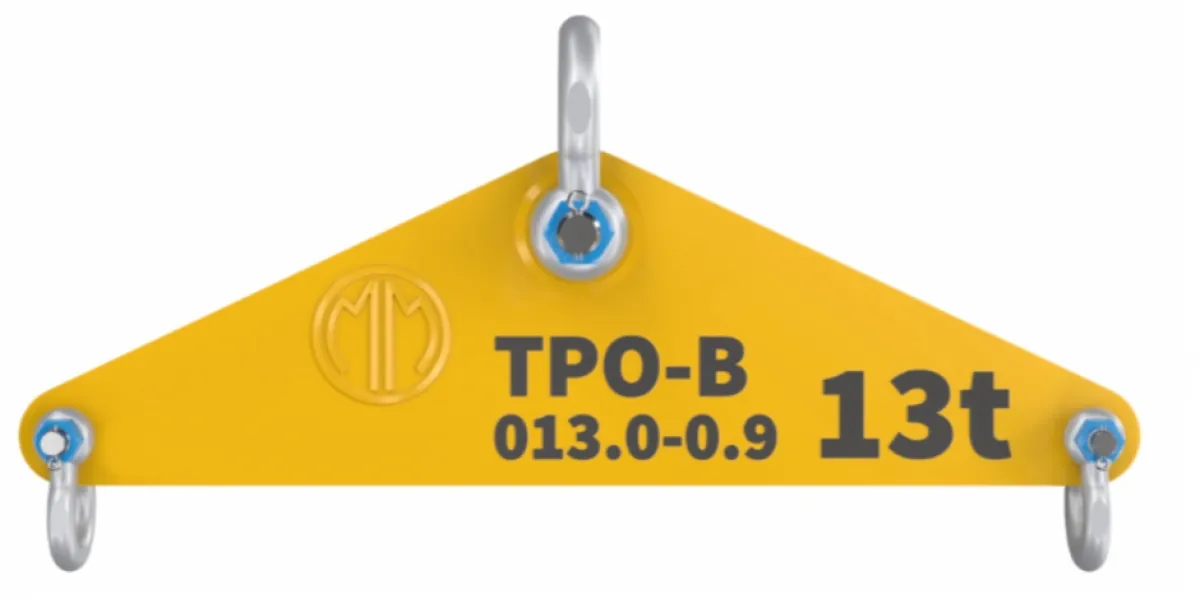

A Texem TPO-B típusú fix acél emelőhimbák a nagysúlyú gépgyártás, az acélművek, a kikötői infrastruktúrák, az erőművi karbantartások és a nagyméretű ipari logisztikai projektek legmagasabb mérnöki kategóriájú mechanikus komponensei. Ezt a rendkívül masszív, alacsony szerkezeti magassággal (HR profil) rendelkező termékcsaládot célirányosan olyan extrém súlyú, merev vagy kényes ipari terhek biztonságos daruzásához tervezték, ahol a daruhorog felőli függesztékek és a teher közötti rugalmas, dőlésszöghöz igazodó kapcsolat elengedhetetlen. Az emelőhimbák gépészeti előnye, hogy a hajlító feszültségek helyett tiszta nyomóerővé alakítják át a terhelést, így optimális egyensúlyt és minimális deformációt biztosítanak a daruhorog alatt. Kiválóan alkalmazható olyan üzemrészekben, ahol a súlyos rakományokat meg kell óvni a függesztőláncok vagy sodronykötelek ferde behúzásából eredő káros keresztirányú erőhatásoktól, miközben a kétoldali seklis felfüggesztés maximális szabadságot és rezgésmentes teherelosztást szavatol.
| Cikkszám |
Teherbírás (t) |
L (mm) |
B (mm) |
C (mm) |
HR (mm) |
Felső félszem |
Alsó félszem |
|---|---|---|---|---|---|---|---|
| TPOB0030045 | 3 | 450 | 130 | 75 | 300 | 3.25 t HC2 | 3.25 t HC2 |
| TPOB0030090 | 3 | 900 | 130 | 75 | 300 | 3.25 t HC2 | 3.25 t HC2 |
| TPOB0130045 | 13 | 450 | 230 | 130 | 500 | 13.5 t HC2 | 6.5 t HC2 |
| TPOB0130090 | 13 | 900 | 230 | 130 | 500 | 13.5 t HC2 | 6.5 t HC2 |
| TPOB0240045 | 24 | 450 | 300 | 150 | 600 | 25 t HC2 | 12 t HC2 |
| TPOB0240090 | 24 | 900 | 300 | 150 | 600 | 25 t HC2 | 12 t HC2 |
| TPOB0340045 | 34 | 450 | 340 | 180 | 800 | 35 t HC2 | 17 t HC2 |
| TPOB0340090 | 34 | 900 | 340 | 180 | 800 | 35 t HC2 | 17 t HC2 |
| TPOB0500045 | 50 | 450 | 400 | 190 | 900 | 55 t HC2 | 25 t HC2 |
| TPOB0500090 | 50 | 900 | 400 | 190 | 900 | 55 t HC2 | 25 t HC2 |
| TPOB0700045 | 70 | 450 | 450 | 200 | 1100 | 55 t HC2 | 35 t HC2 |
| TPOB0700090 | 70 | 900 | 450 | 200 | 1100 | 85 t HC2 | 35 t HC2 |
| TPOB1100045 | 110 | 450 | 500 | 220 | 1200 | 120 t HC2 | 55 t HC2 |
| TPOB1100090 | 110 | 900 | 500 | 220 | 1200 | 120 t HC2 | 55 t HC2 |
HC2 típusú félszemek mérettáblázata
|
Teherbírás (t) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 11,9 | 6,4 | 28,7 | 7,9 | 19,8 | 16 | 6 | 0,050 |
| 0,75 | 13,5 | 7,9 | 31 | 9,7 | 21,3 | 19 | 8 | 0,100 |
| 1 | 16,8 | 9,7 | 36,6 | 11,2 | 26,2 | 23 | 10 | 0,150 |
| 1,5 | 19,1 | 11,2 | 42,9 | 12,7 | 29,5 | 27 | 11 | 0,222 |
| 2 | 20,6 | 12,7 | 47,8 | 16 | 33,3 | 30 | 13 | 0,359 |
| 3,25 | 26,9 | 16 | 60,5 | 19,1 | 42,9 | 39 | 16 | 0,763 |
| 4,75 | 31,8 | 19,1 | 71,4 | 22,4 | 50,8 | 47 | 19 | 1,235 |
| 6,5 | 36,6 | 22,4 | 84,1 | 25,4 | 57,9 | 54 | 22 | 1,793 |
| 8,5 | 42,9 | 25,4 | 95,3 | 28,7 | 68,3 | 60 | 25 | 2,570 |
| 9,5 | 46 | 28,7 | 107,9 | 31,8 | 73,9 | 68 | 29 | 3,755 |
| 12 | 51,6 | 31,8 | 119,1 | 35,1 | 82,6 | 76 | 32 | 5,310 |
| 13,5 | 57,2 | 35,1 | 133,3 | 38,1 | 92,2 | 84 | 35 | 7,137 |
| 17 | 60,5 | 38,1 | 146 | 41,4 | 98,6 | 92 | 38 | 9,443 |
| 25 | 73,2 | 44,5 | 177,8 | 50,8 | 127 | 107 | 45 | 15,39 |
| 35 | 82,5 | 50,8 | 196,8 | 57,2 | 146 | 122 | 51 | 23,72 |
| 42,5 | 95 | 57 | 222 | 65 | 160 | 134 | 57 | 29,01 |
| 55 | 104,9 | 66,6 | 266,7 | 69,9 | 186,1 | 145 | 64 | 44,60 |
| 85 | 127 | 76,2 | 330,2 | 82,6 | 200,1 | 165 | 76,2 | 69,91 |
| 120 | 13,3 | 91,9 | 371.6 | 95.3 | 228,6 | 203 | 92,2 | 10,3 |
