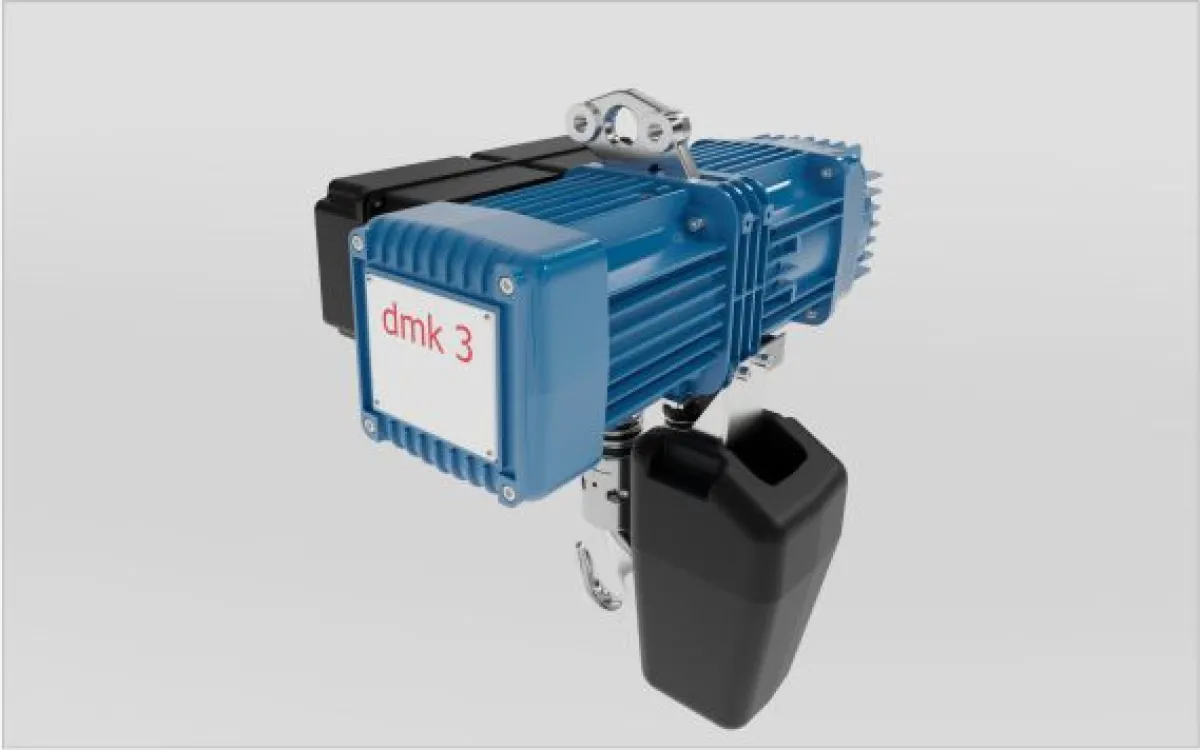

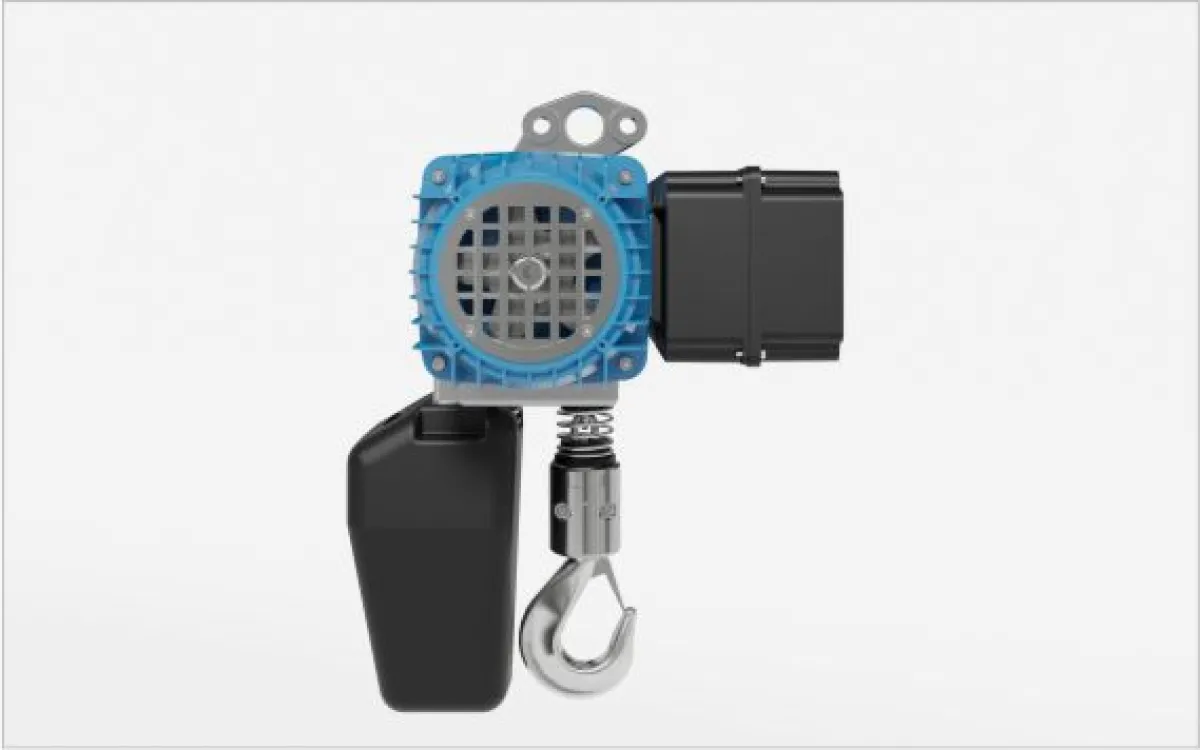

Elektromos láncos emelő DMK – Függesztőhorgos fix láncos emelő

► Háromfázisú és egyfázisú fix horgos emelők 0,1 t - 4 t teherbírási tartományban

A DMK típusú függesztőhorgos elektromos láncos emelők az ipari darutechnika, a gyártócsarnokok, a gépészeti összeszerelő üzemek és a nehéz raktári logisztika prémium kategóriás hajtástechnikai komponensei. Ezt a fix vagy szemes kivitelű termékcsaládot célirányosan olyan professzionális munkahelyekre fejlesztették ki, ahol stabil, elmozdulásbiztos és tengelyirányú rögzítéssel kell nagy intenzitású függőleges emelési feladatokat ellátni. Kiválóan alkalmazható önálló emelési pontként, fix emelőgerendákra függesztve, vagy kézi és elektromos DMT haladóművekkel integrálva a darupályák rugalmas kiszolgálására. A robusztus, IP55 védettségű öntött alumíniumház kiemelkedő szerkezeti merevséget biztosít, miközben a zárt olajfürdős reduktoros hajtómű és a kúpos fékkel szerelt nagyteljesítményű motor garantálja a folyamatos és biztonságos tehermegtartást. A nagyteljesítményű acélkötelekkel szemben ez a kalibrált teherlánccal és rugós kiakadásgátlóval ellátott fixhorgos alapgép nyújtja a legmegbízhatóbb és leginkább helytakarékos gépi tehermegfogást az üzemi folyamatokban.







DMK emelő specifikációi (3 fázisú változatok)

Teherláncok saját tömege (kg/m): 4x12=0,38 | 5x15=0,58 | 7x21=1,16 | 10x25=2,42

Teherbírás
(t)		 FEM Emelő
típus		 Láncág Emelési sebesség
(m/perc)		 Emelőmotor  teljesítmény
(kW)
1 seb. 2 seb. 1 seb. 2 seb.
0,125 2m 154C 1 8 - 0,2 -
0,125 2m 132D 1 8 2,5 0,2 0,06
0,125 2m 232C 1 16 - 0,4 -
0,25 2m 134C 1 4 - 0,2 -
0,25 2m 112D 1 4 1,2 0,2 0,6
0,25 2m 234C 1 8 - 0,4 -
0,25 2m 234D 1 8 2,5 0,4 0,12
0,25 2m 332C 1 16 - 0,8 -
0,5 2m 214C 1 4 - 0,4 -
0,5 2m 214D 1 4 1,2 0,4 0,12
0,5 2m 334C 1 8 - 0,8 -
0,5 2m 334D 1 8 2,5 0,8 0,24
0,5 2m 432C 1 16 - 1,6 -
1 2m 314C 1 4 - 0,8 -
1 2m 314D 1 4 1,2 0,8 0,24
1 2m 434C 1 8 - 1,6 -
1 2m 434D 1 8 2,5 1,6 0,5
1,6 2m 424L 1 6,3 - 2,5 -
1,6 2m 424D 1 6,3 2,1 2 0,65
2 2m 414C 1 4 - 1,6 -
2 2m 414D 1 4 1,2 1,6 0,5
2,5 2m 434L.I 2 4 - 2,5 -
2,5 2m 424D.I 2 3,2 1 2 0,65
3,2 1Am 434L.J 2 4 - 2,5 -
3,2 1Am 424D.J 2 3,2 1 2 0,65
3,2 2m 424L.J 2 3,2 - 2,5 -
3,2 2m 454D.J 2 2,5 0,8 2 0,65
4 1Am 424L.K 2 3,2 - 2,5 -
4 1Am 54D.K 2 2,5 0,8 2 0,65



 DMK emelő specifikációi (1 fázisú változatok)

Teherláncok saját tömege (kg/m): 4x12=0,38 | 5x15=0,58 | 7x21=1,16 | 10x25=2,42

Teherbírás
(t)		 FEM Emelő
típus		 Láncág Emelési sebesség
(m/perc)		 Emelőmotor teljesítmény
(kW)
1 seb. 2 seb. 1 seb. 2 seb.
0,1 1Bm 132M 1 8 - 0,2 -
0,2 1Bm 112M 1 4 - 0,2 -
0,2 1Bm 234M 1 8 - 0,4 -
0,4 1Bm 214M 1 4 - 0,4 -
0,4 1Bm 334M 1 8 - 0,8 -
0,8 1Bm 314M 1 4 - 0,8 -

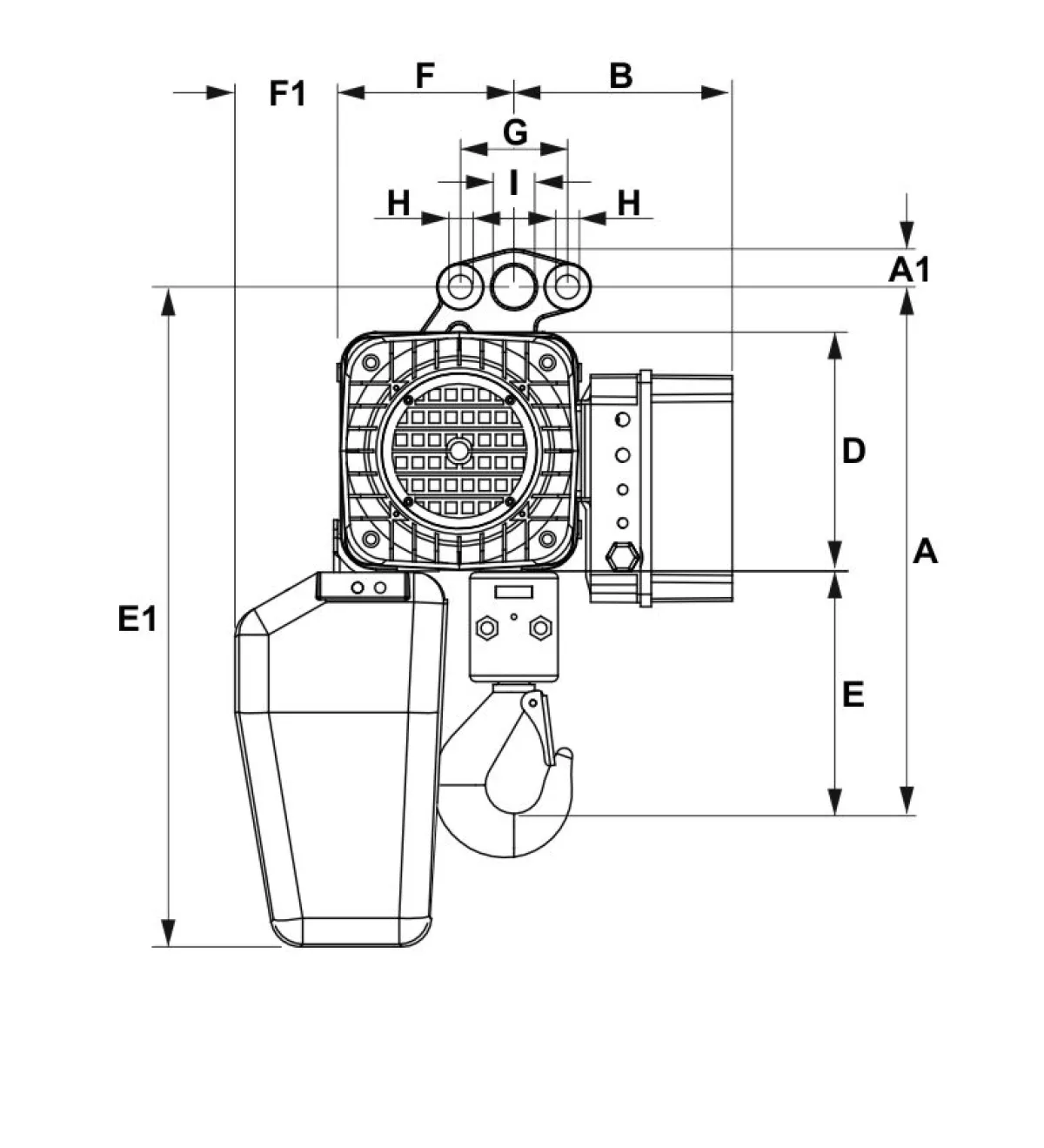

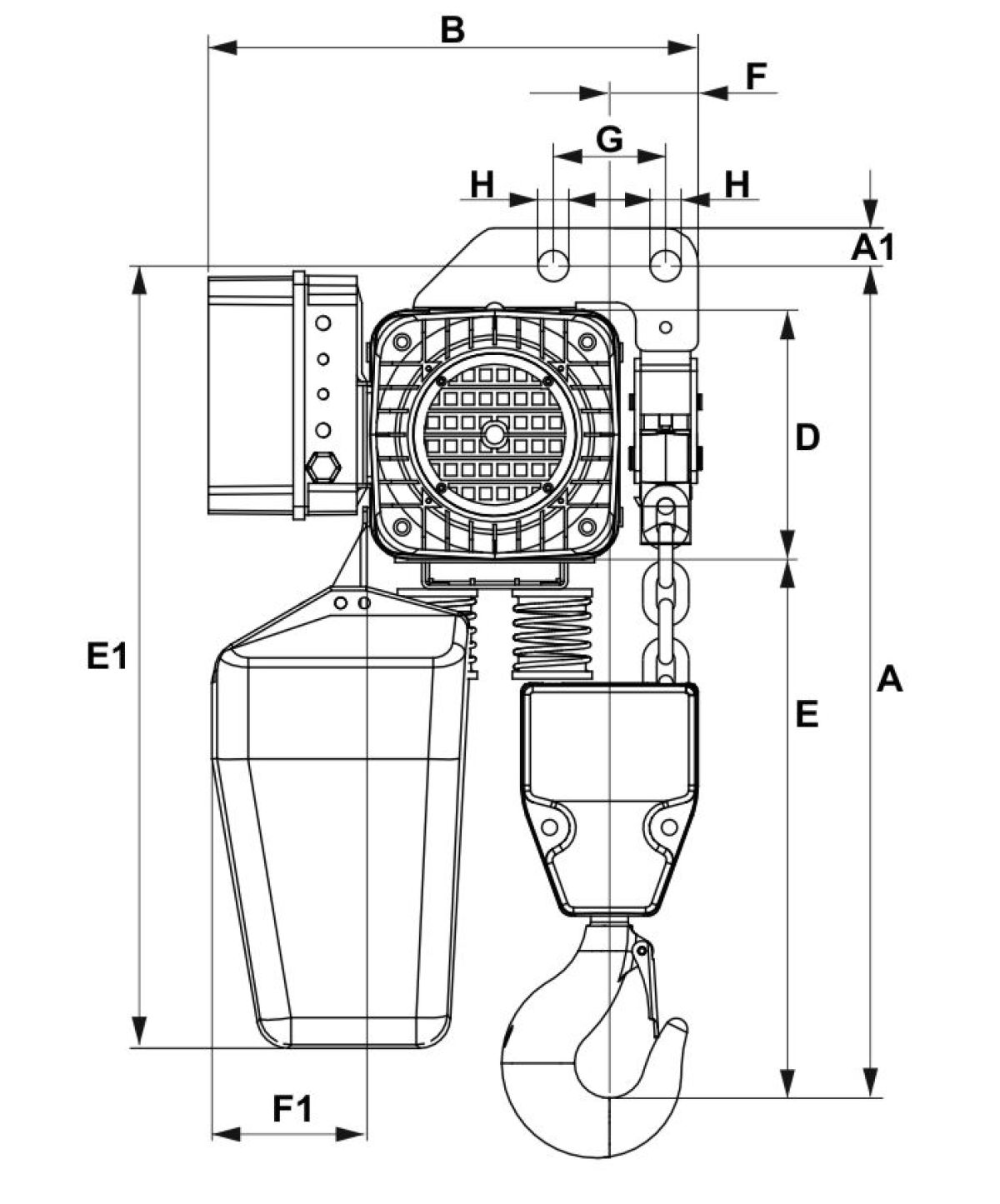

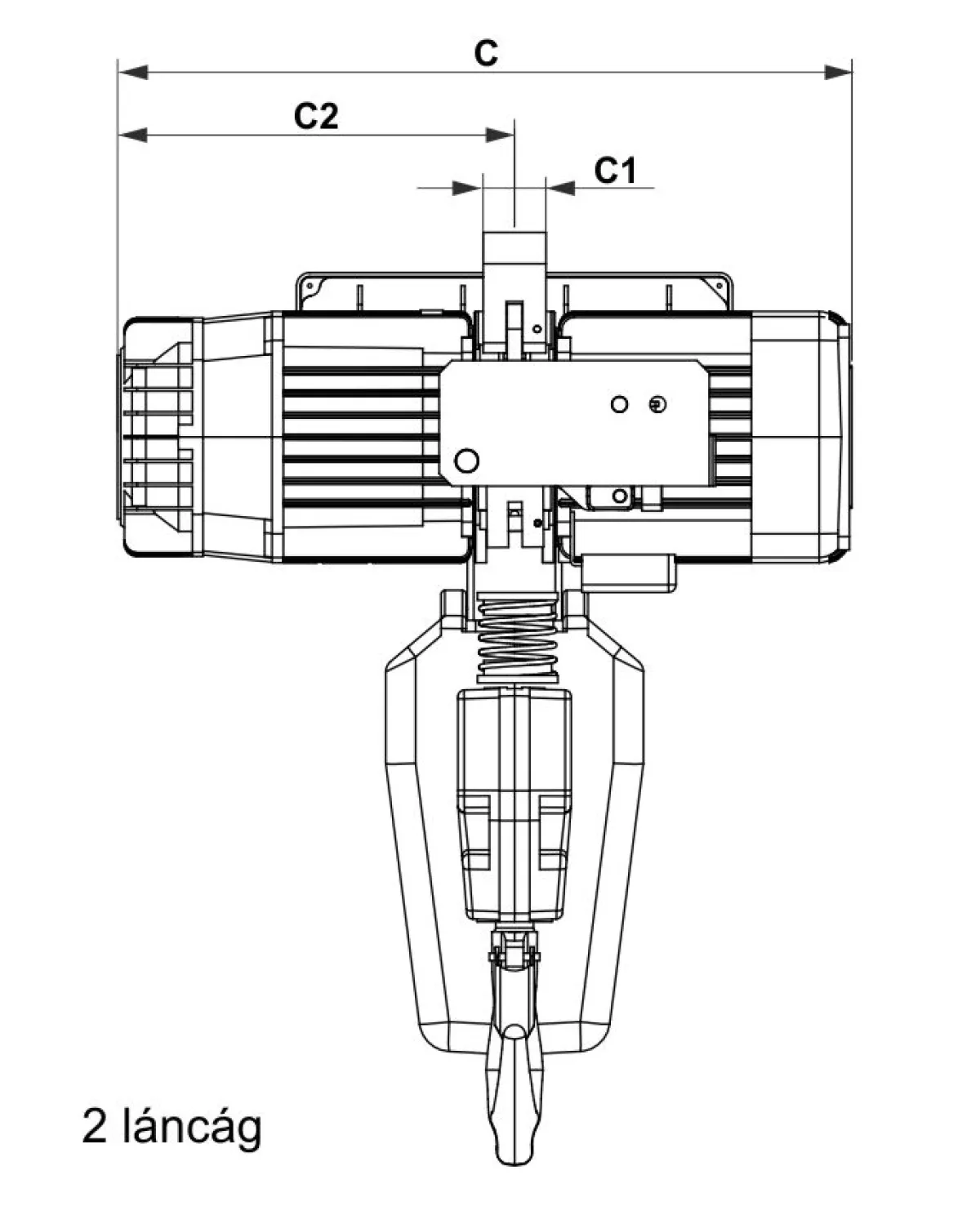

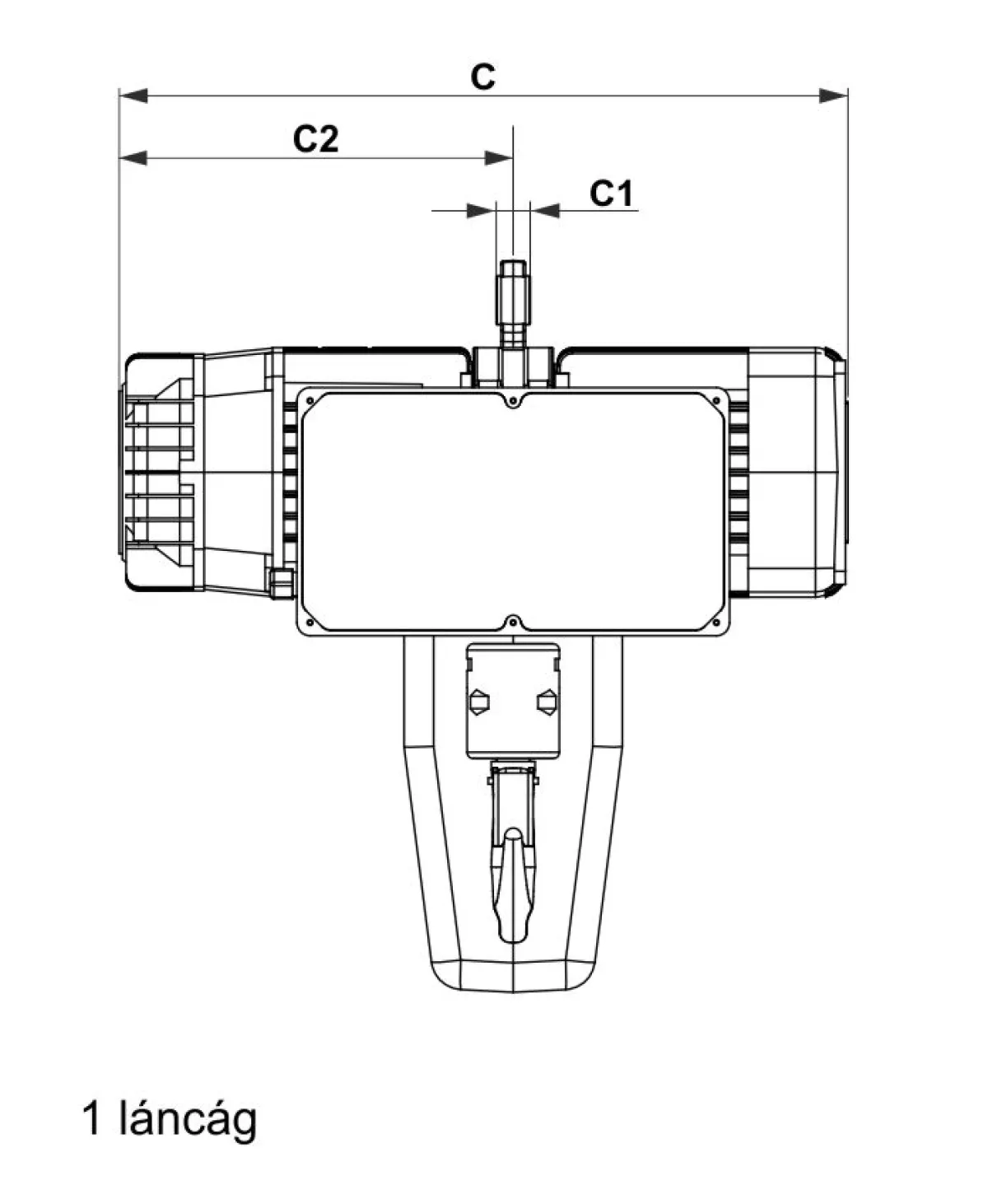

 Függesztőhorgos emelők méretei

* Tömeg  3 m -es horogút és 2 m hosszú vezérlőkábel esetén
** Elektromos végálláskapcsoló esetén az A és E értékek a következőkkel  nőnek: DMK1 + 45mm;  DMK2 + 40mm;  DMK3 + 45mm;  DMK4 (egyláncágas) + 60mm

Méret / Típuskód Láncág *Saját
tömeg
(kg)		 A**
(mm)		 A1
(mm)		 B
(mm)		 C
(mm)		 C1
(mm)		 C2
(mm)		 D
(mm)		 E**
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 I
(mm)
1 / 154C 1 23 275 23 253 385 19 207 120 128 80 70 14 27
1 / 132D/M 1 23 275 23 253 385 19 207 120 128 80 70 14 27
1 / 134C 1 23 275 23 253 385 19 207 120 128 80 70 14 27
1 / 112D/M 1 23 275 23 253 385 19 207 120 128 80 70 14 27
2 / 232C 1 33 310 23 268 438 19 237 135 150 92 70 14 27
2 / 234C/M 1 33 310 23 268 438 19 237 135 150 92 70 14 27
2 / 234D 1 33 310 23 268 438 19 237 135 150 92 70 14 27
2 / 214C/M 1 33 310 23 268 438 19 237 135 150 92 70 14 27
2 / 214D 1 33 310 23 268 438 19 237 135 150 92 70 14 27
3 / 332C 1 50 378 28 293 514 25 274 160 188 114 70 14 30
3 / 334C/M 1 50 378 28 293 514 25 274 160 188 114 70 14 30
3 / 334D 1 50 378 28 293 514 25 274 160 188 114 70 14 30
3 / 314C/M 1 50 378 28 293 514 25 274 160 188 114 70 14 30
3 / 314D 1 50 378 28 293 514 25 274 160 188 114 70 14 30
4 / 432C 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 434C 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 434D 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 424L 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 414C 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 414D 1 80 471 32 332 583 27 317 200 233 146 90 20 35
4 / 434L.I 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 424D.I 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 434L.J 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 424D.J 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 424L.J 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 454D.J 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 424L.K 2 105 670 25 395 583 50 317 200 432 71 90 20 -
4 / 454D.K 2 105 670 25 395 583 50 317 200 432 71 90 20 -



Láncgyűjtők méretsorozata és illeszthetősége

MEGJEGYZÉS: Végálláskapcsolók alkalmazása esetén az egyláncágas  emelőknél a láncgyűjtő kapacitása 1 m-rel csökken és az E1 méret 25 mm-rel nő.

Méret Láncág   C TÍPUS D TÍPUS E TÍPUS F TÍPUS G TÍPUS H TÍPUS I TÍPUS
1 1 max. horogút (m) 5 8 13 20 32 70 115
1 1 E1 347 372 397 427 467 522 607
1 1 F1 47 63 77 100 120 150 200
2 1 max. horogút (m) / 4 7 12 18 30 70
2 1 E1 / 385 410 440 480 535 620
2 1 F1 / 56 70 92 112 142 192
3 1 max. horogút (m) / / 3 5 9 16 25
3 1 E1 / / 440 470 510 560 650
3 1 F1 / / 55 77 97 127 177
4 1 max. horogút (m) / / / / 4 8 13
4 1 E1 / / / / 560 610 700
4 1 F1 / / / / 80 110 160
4 2 max. horogút (m) / / / / / 3 5
4 2 E1 / / / / / 628 718
4 2 F1 / / / / / 130 180
