Emelő csörlő Huchez TE VV – Kétsebességes frekvenciaváltós ipari csörlő

► Fokozatmentes emelő- és vontatócsörlők hegesztett acélszerkezettel 0,6 t - 10 t teherbírási tartományban

A csúcsminőségű nehézüzemi villamos, pneumatikus és hidraulikus csörlőrendszereket fejlesztő francia Huchez hivatalos márkajelzése | Texem

A Huchez TE VV típusú nagy terhelhetőségű elektromos ipari csörlők a precíziós nehézgépgyártás, az üzemi karbantartás, az automatizált gyártósorok és a professzionális logisztikai rendszerek legmagasabb kategóriájú hajtástechnikai komponensei. Ezt a beépített frekvenciaváltós szabályozással ellátott, 400V-os háromfázisú hálózatról üzemeltethető termékcsaládot célirányosan olyan B2B projektekhez fejlesztették ki, ahol az extrém nagy kötélfelvevő kapacitás mellett a terlek milliméterpontos, rántásmentes pozicionálása és az egyenletes indulás alapkövetelmény. Kiválóan alkalmazható olyan üzemrészekben, szerelőcsarnokokban és darupályákon, ahol a hagyományos emelők fix sebessége kockázatot jelentene a kényes árukra, a nehéz láncfüggesztékek vagy merev acélkötél függesztékek helyett pedig egy függőlegesen is felszerelhető, mechanikailag hegesztett acélvázas rendszer szükséges. A zárt olajfürdőben elhelyezve működő, spirális fogaskerekekkel szerelt reduktor és a beépített túlmelegedés elleni védelem maximális mechanikai biztonságot ad a szigorú FEM 2m üzemi besorolások során. A nagyteljesítményű acélkötelekkel vagy drótkötelekkel való összekapcsolásnál ez a kisfeszültségű távvezérléssel ellátott konstrukció biztosítja a legbiztonságosabb és legprecízebb nehezipari tehermegfogást.

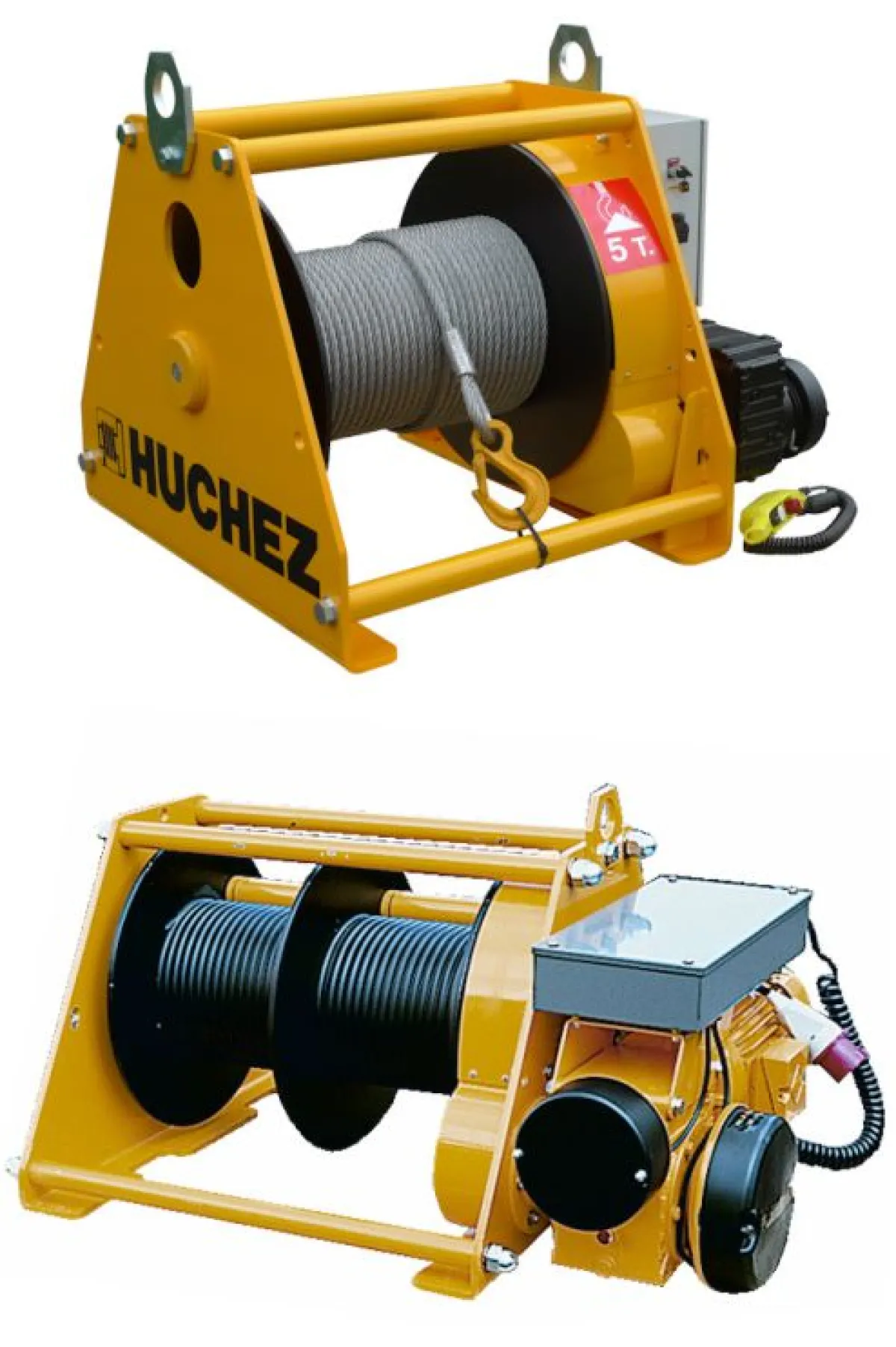

Huchez TE VV típusú frekvenciaváltós nehézüzemi villamos csörlők, a képen a standard egydobos és a többpontos emelésre alkalmas ikerdobos változatok egymás alatt | Texem

Opciók

Huchez TE VV elektromos csörlő csörlő technikai adatok és specifikációk

Cikkszám Típus Teherbírás
felső/alsó kötélsoron
(kg)		 Kötélrétegek
száma		 Kötélhossz
felső/alsó kötélsoron
(m)		 Kötél
Ø
(mm)		 Sebesség
felső/alsó kötélsoron
(m/perc)		 Teljesítmény
(kW)		 Saját
tömeg
(kg)
TE600S10VV TE 600 S 10 VV 600/755 5 325/56 7 1.0-10/0.5-8.5 2.2 215
TE600S16VV TE 600 S 16 VV 600/755 5 325/56 7 1.6-16/1.3-13 3 220
TE600S22VV TE 600 S 22 VV 600/755 5 325/56 7 2.2-22/1.7-17.5 4 220
TE1000S6VV TE 1000 S 6 VV 1000/1300 5 280/48 8 0.6-6/0.5-5 2.2 215
TE1000S13VV TE 1000 S 13 VV 1000/1300 5 280/48 8 1.4-14/1.0-10.5 4 220
TE1600S11VV TE 1600 S 11 VV 1600/2110 4 160/33 11.5 1.2-12/0.9-9 5.5 220
TE2000S6VV TE  2000 S 6 VV 2000/2410 4 235/52 11.5 1.2-12/1.0-10 4 700
TE3300S4VV TE 3300 S 4 VV 3300/4220 4 180/37 15.8 0.4-4/0.3-3 2.2 680
TE3300S7VV TE 3300 S 7 VV 3300/4220 4 180/37 15.8 0.7-7/0.6-6 4 700
TE5000S2VV TE 5000 S 2 VV 5000/6575 4 160/33 18 0.2-2/0.1-1.5 2.2 710
TE5000S4VV TE 5000 S 4VV 5000/6575 4 160/33 18 0.4-4/0.3-3 4 730
TE5000S11VV TE 5000 S 11 VV 5000/6575 4 160/33 18 1.0-10/0.7-7.5 11 815
TE7500S4VV TE 7500 S 4 VV 7500/9875 4 215/44 22 0.4-4/0.3-3 5.5 1250
TE10000S6VV TE 10000 S 6 VV 10000/14230 5 265/40 24 0.6-6/0.4-4 11 1950

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Fontos tájékoztatás: A fenti cikkszámok szerinti ajánlatkérés a gyári alapmodellekre vonatkozik, így nem tartalmazza a sodronykötelet és az egyéb opcionális kiegészítőket. Az így generált ajánlat tájékoztató jellegű; a végleges és pontos konfigurációhoz a lentebb részletezett ajánlatkérési feltételek az irányadóak.



Huchez TE VV csörlő mérettáblázata

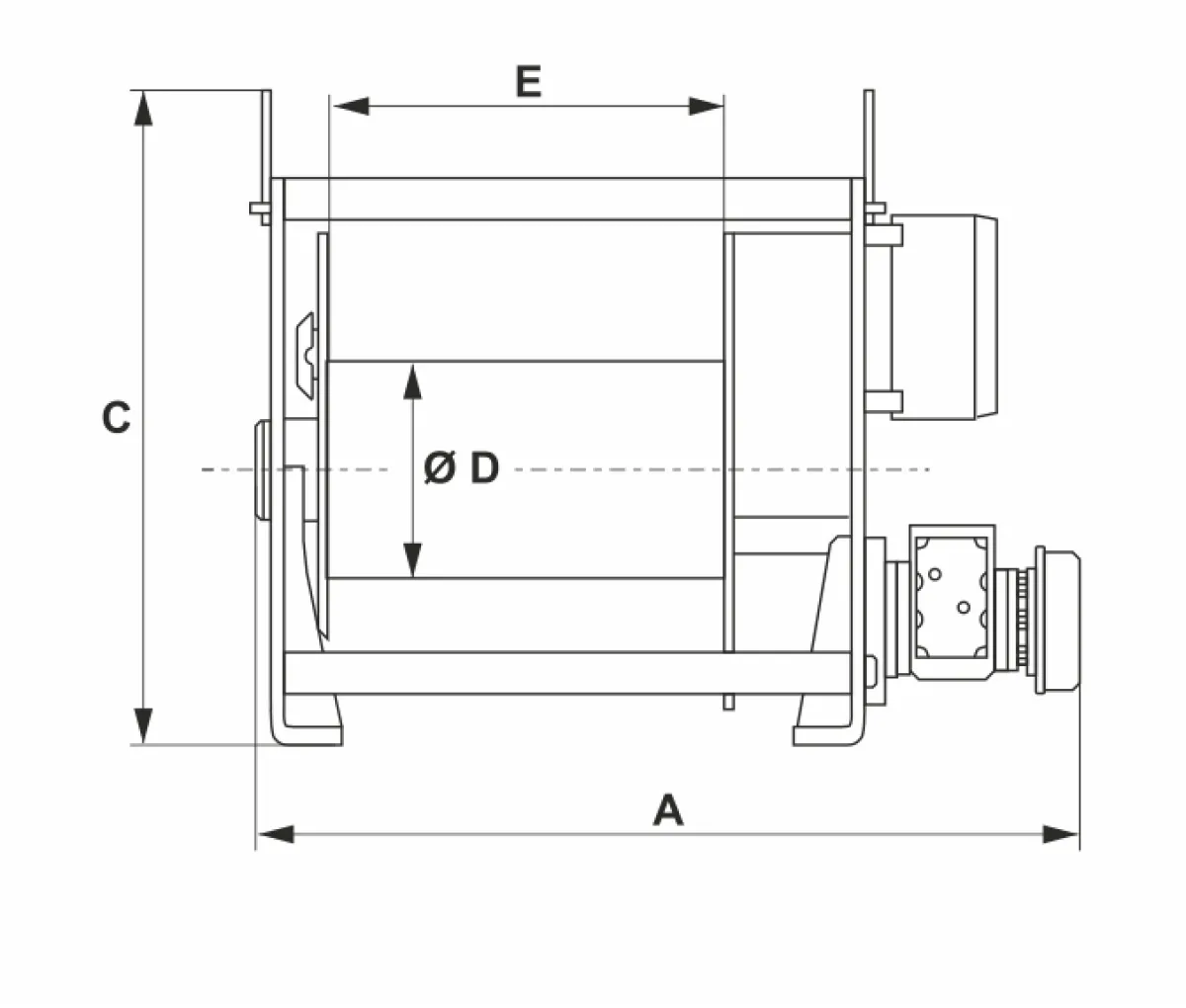

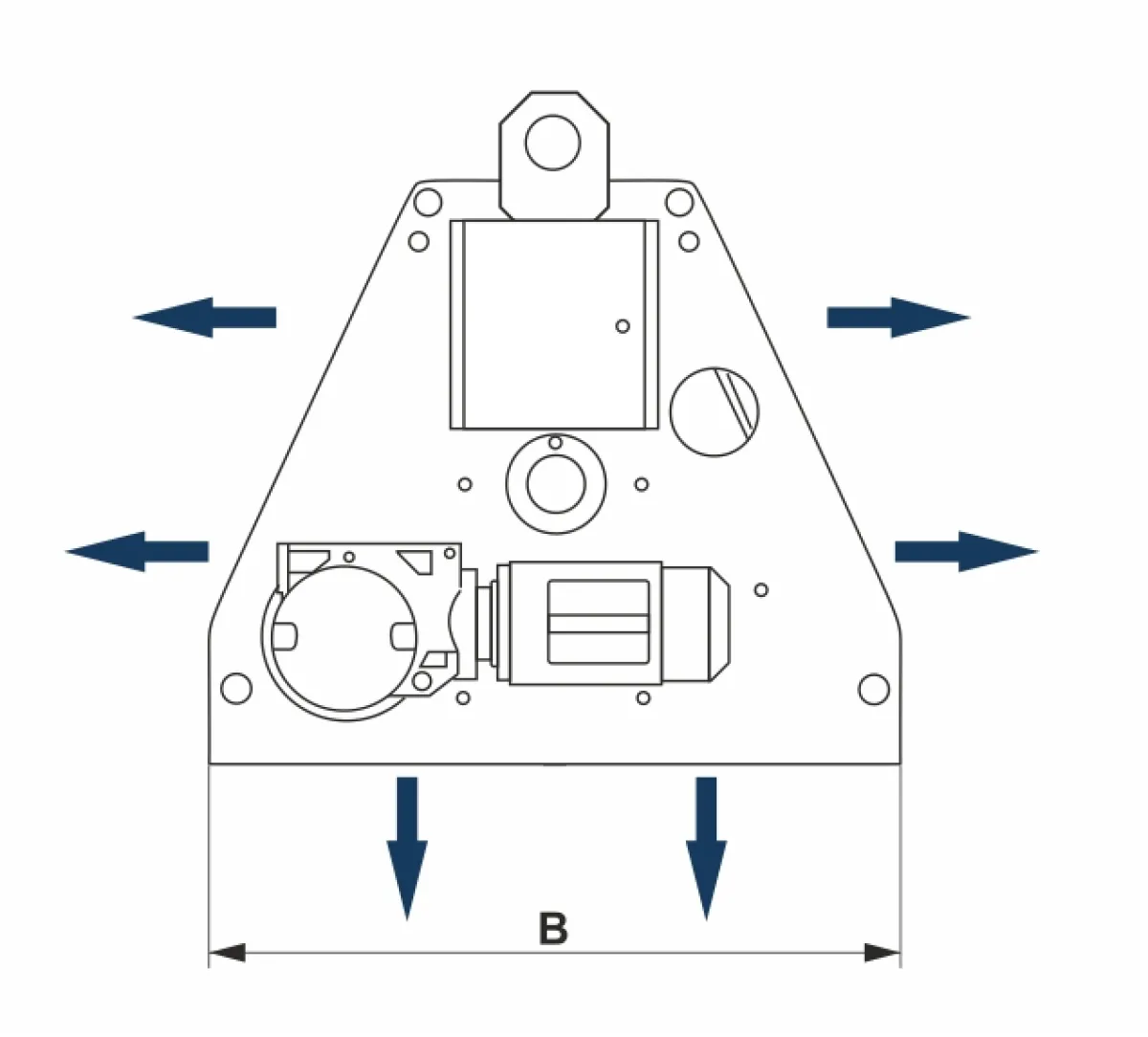

Huchez TE VV frekvenciaváltós ipari csörlő oldalnézeti gépészeti vázlata a táblázat szerinti B szélességi paraméter és a kétirányú megengedett kötélvezetési szögek jelölésével | TexemHuchez TE VV fokozatmentes nehézcsörlő felülnézeti vázlata a táblázat szerinti A teljes hossz, C magasság, E tengelytáv és D kötéldob-átmérő paraméterek jelölésével | TexemHuchez TE VV nagyszilárdságú csörlő talp-alulnézeti gépészeti vázlata a rögzítőfuratok kiosztásának és szerelési méreteinek ábrázolásával | Texem

Típus Méretek   (mm)
B C G I E* A F H D
TE 600 S 720 545 570 75 600 1088 665 18 203
TE 1000 S 720 545 570 75 600 1088 665 18 203
TE 1600 S 720 545 570 75 600 1088 665 18 203
TE 2000 S 1000 973 750 125 600 rendelésre 725 22 324
TE 3300 S 1000 973 750 125 600 rendelésre 725 22 324
TE 5000 S 1000 973 750 125 600 rendelésre 725 22 324
TE 7500 S 1200 1143 1000 100 800 1471 922 28 394
TE 10000 S 1240 1295 1000 120 800 1659 1216 27 394

*E: hosszabb dobok egyezetés alapján

Elektromos csörlőkkel kapcsolatos közvetlen műszaki támogatásért hívjon minket!

HUCHEZ – Professzionális Emelő- és Vontatócsörlők

Nehézüzemi konfigurációs útmutató és ajánlatkérési feltételek

A francia Huchez csúcsminőségű, nagy teljesítményű ipari csörlőrendszerei minden esetben az adott üzem gépészeti környezetéhez és munkaciklusához igazíthatók. Az optimális modell kiválasztásához az alábbi műszaki adatok megadása szükséges:

  • Üzemi besorolás és munkaciklus (FEM/ISO osztály): Napi hány üzemórát fog dolgozni a csörlő, és milyen terhelési intenzitás mellett (pl. FEM 1Am, 2m, vagy folyamatos nehézipari 3m besorolás)?
  • Névleges húzóerő / teherbírás: Hány tonna vagy kg közvetlen terhelést kell a csörlőnek biztonságosan megtartania vagy mozgatnia?
  • Emelési / vontatási sebesség: Fix sebességre (m/perc) van szükség, vagy frekvenciaváltós (fokozatmentesen szabályozható) lágyindítású/lágyleállású vezérlésre?
  • Meghajtás típusa: Elektromos (230V / 400V)
  • Vezérlés és biztonsági opciók: Vezetékes függőkapcsoló vészleállítóval (standard kábelhossz megadásával), Rádiós ipari távvezérlés (vezeték nélküli működtetés),Beépített elektronikus túlterhelésgátló,Laza kötélzetet érzékelő biztonsági végálláskapcsoló (Slack wire switch).
  • Speciális kiegészítők: Szükséges-e kötélsoroló berendezés (nyomóhenger a kötél egyenletes felcsévéléséhez), vagy szabadonfutó tengelykapcsoló (a kötél kézi, gyors lehúzásához vontatáskor)?
