Emelő csörlő Huchez Industria BT – Nagy teljesítményű ipari csörlő 400V

► Egysebességes nehezipari emelők bolygókerekes hajtóművel és öntött acél vázzal 1 t - 20 t teherbírási tartományban

A Huchez Industria BT típusú elektromos emelő csörlők a nehézgépgyártás, az acélművek, a kikötői infrastruktúrák, a bányászat és a nagyteljesítményű ipari logisztika legmagasabb mérnöki kategóriájú hajtástechnikai komponensei. Ezt a fokozott nehézipari igénybevételre tervezett, 400V-os háromfázisú kivitelben elérhető termékcsaládot célirányosan olyan robusztus B2B munkakörnyezetekre fejlesztették ki, ahol az extrém tonnás kapacitások mellett a folyamatos, megszakítás nélküli gépi erőátvitel és a minimális karbantartási igény alapkövetelmény. Kiválóan alkalmazható olyan csarnokokban, szerelősorokon és nehéz áruátrakó pontokon, ahol a hagyományos emelők szerkezeti határai már nem elegendőek, a nehéz láncfüggesztékek vagy merev acélkötél függesztékek helyett pedig egy precízen vezérelhető, mechanikailag hegesztett acélvázas rendszer szükséges. A csökkentett szervizigényű bolygókerekes hajtómű és az IP55 védettségű aszinkron motor garantálja a sima, rezgésmentes futást a legszigorúbb FEM/ISO (akár 3m/M6) üzemi besorolások mellett is. A nagyteljesítményű acélkötelekkel vagy drótkötelekkel való összekapcsolásnál ez a nagyon alacsony feszültségű vezérléssel ellátott konstrukció biztosítja a legbiztonságosabb és legmegbízhatóbb nehezipari tehermegfogást és emelést.



Opciók



Az Industria BT csörlők kétféle vezérlődoboz elrendezéssel rendelhetők:

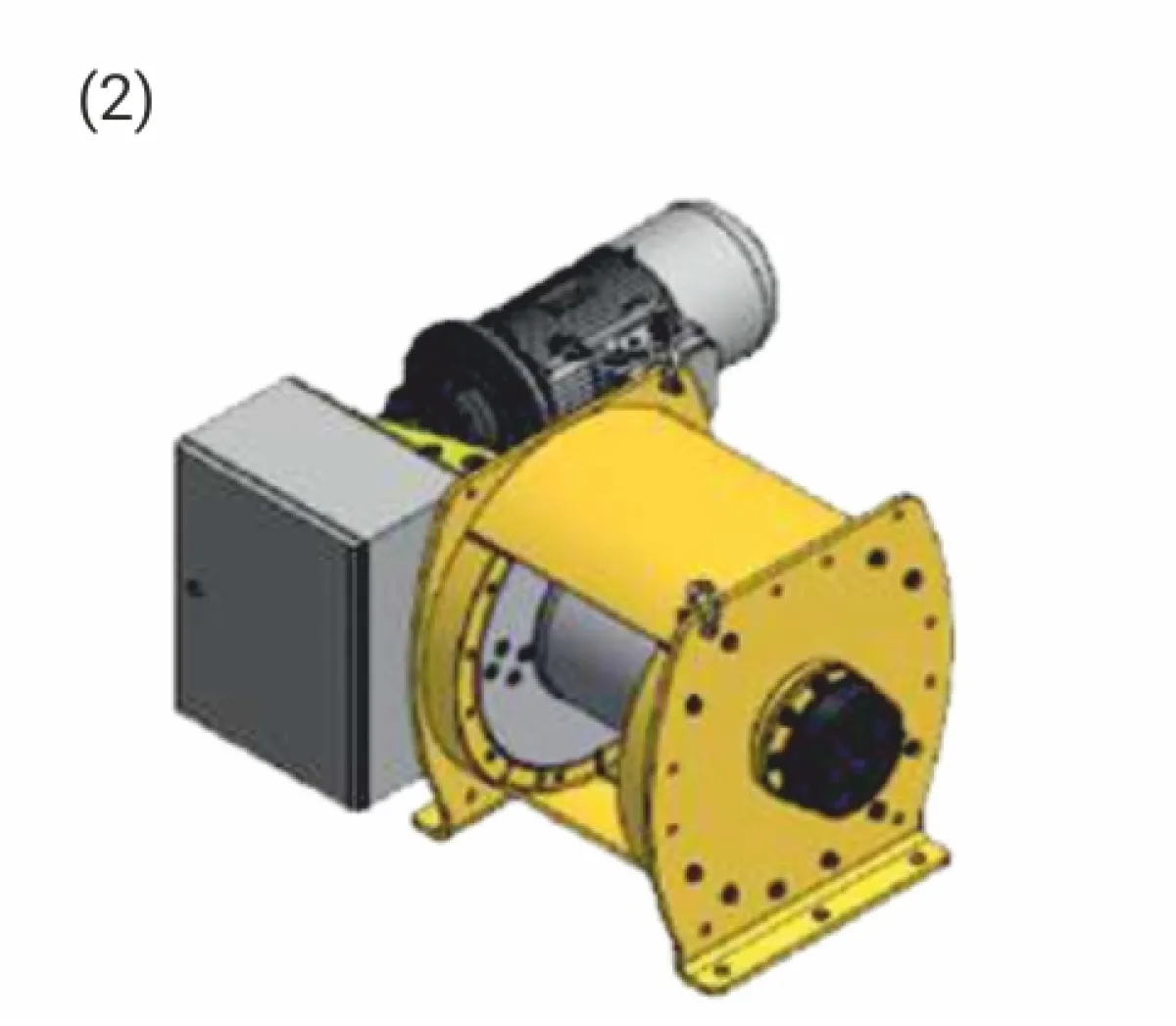

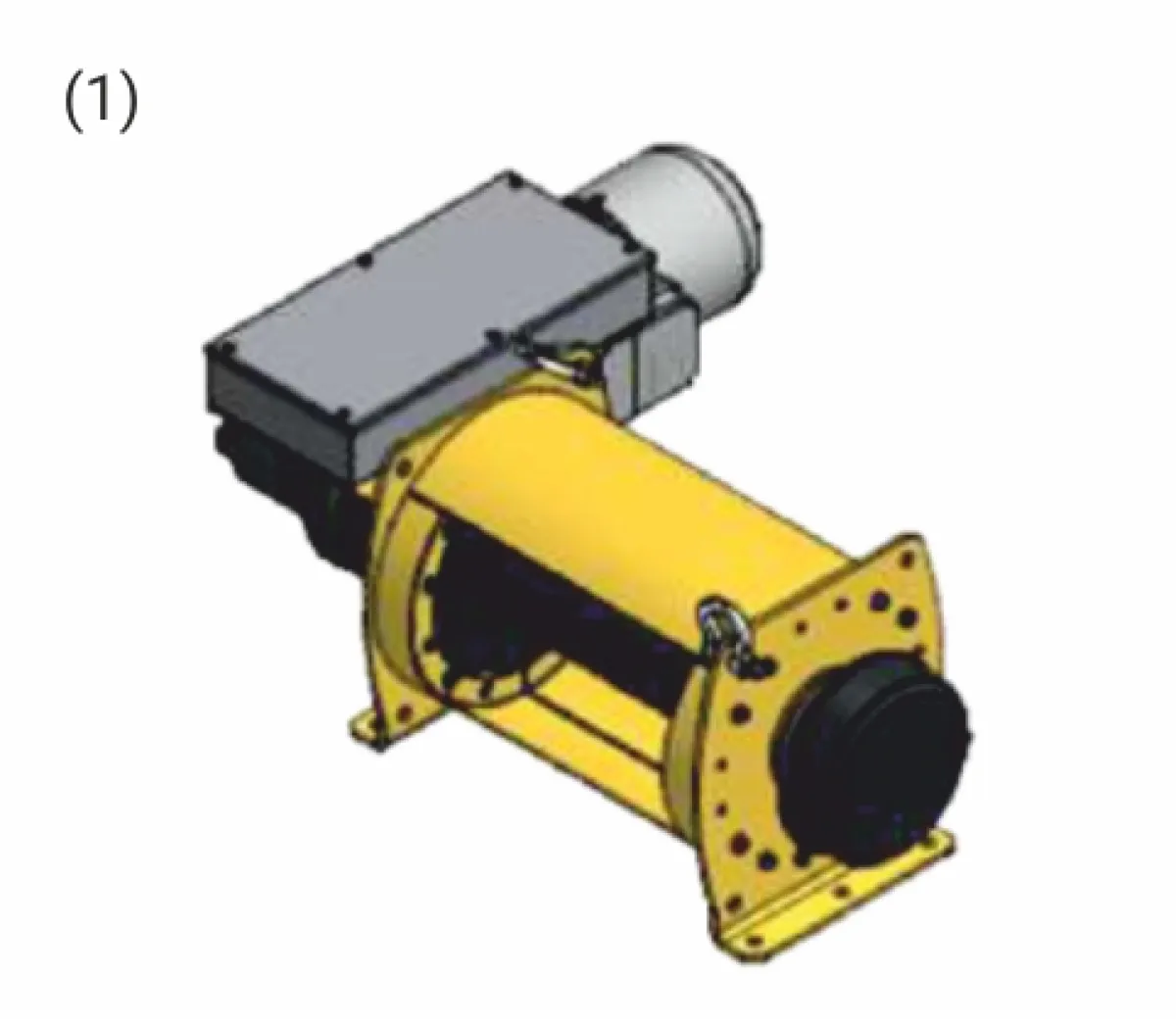

(1) a motor felett | (2) a motor oldalán



Technikai adatok és méretek

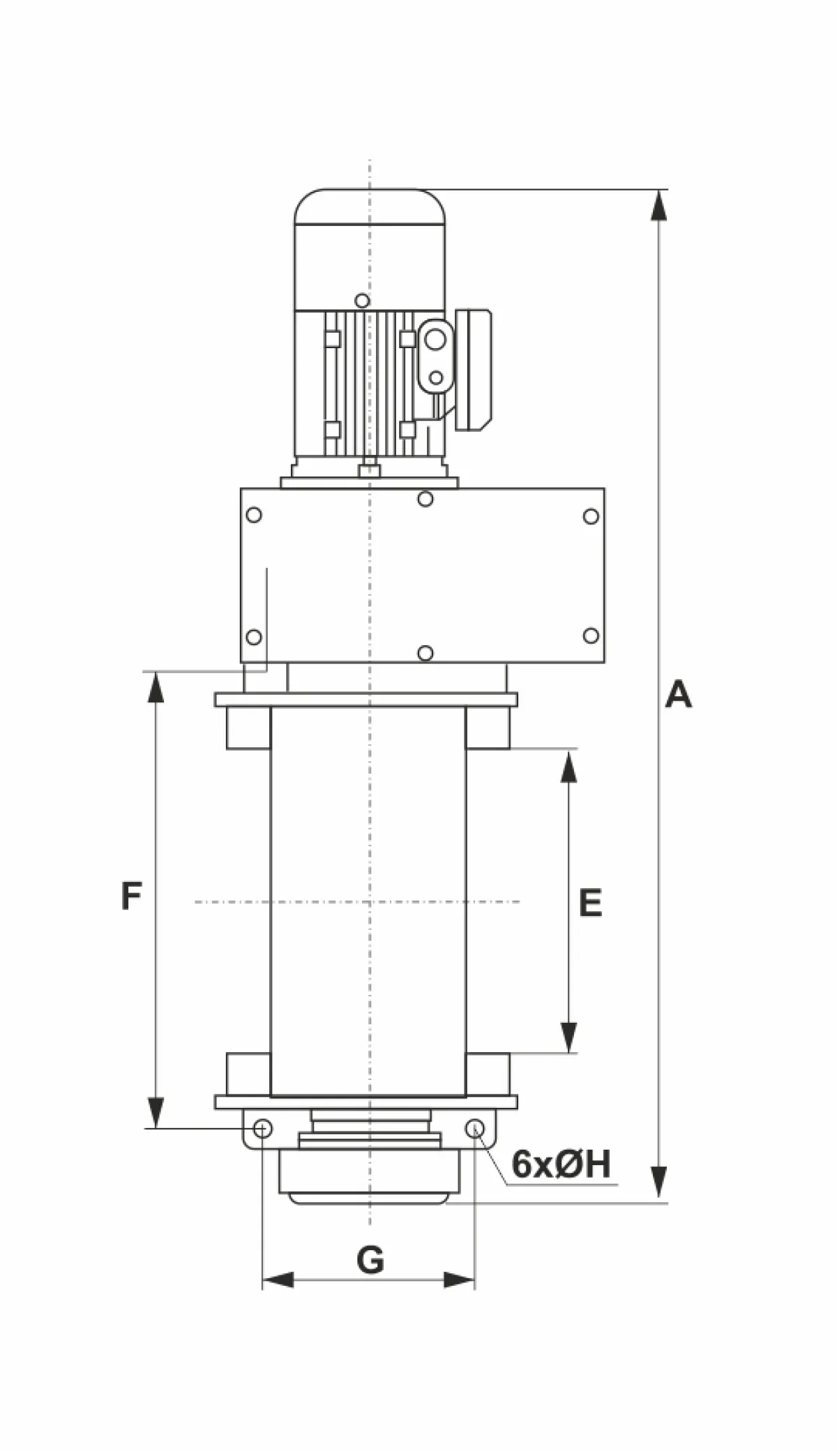

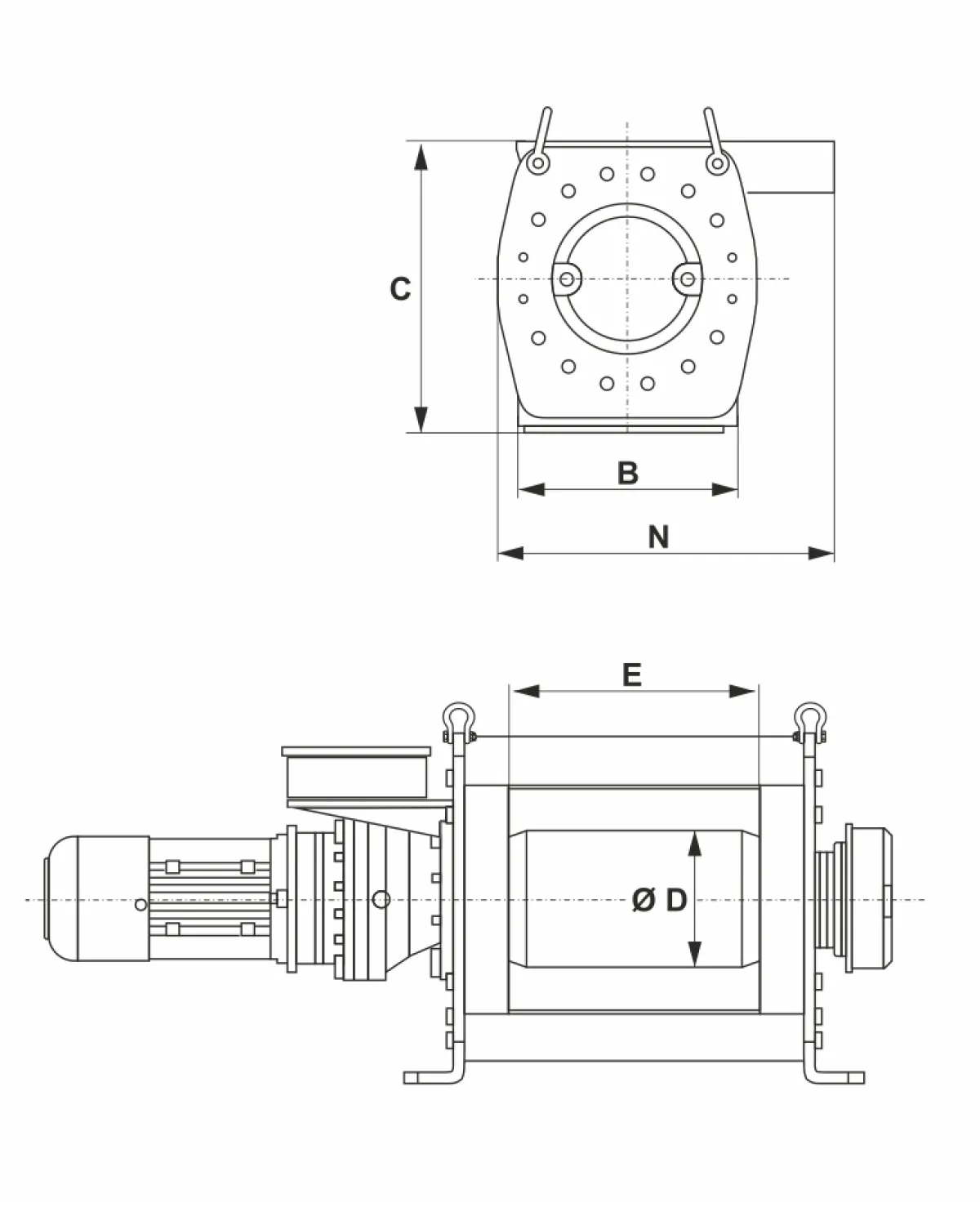

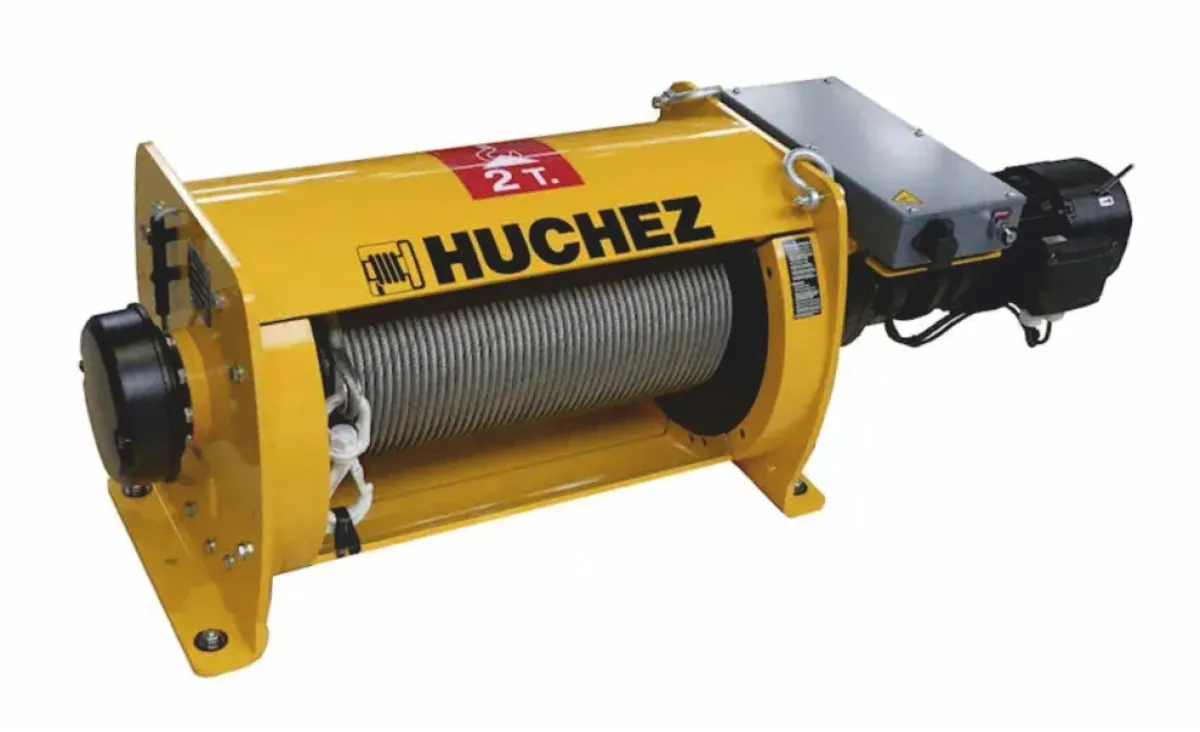

Industria BT modellek párhuzamos motorelrendezéssel

**hosszú kötéldobbal szerelt méreteknél az A, E és F méretek 250 mm-el nagyobbak (jelölésük BTL)

Teherbírás
(kg)		 Típus Elektromos egység
pozíciója		 A**
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E**
(mm)		 F**
(mm)		 G
(mm)		 H
(mm)		 N
(mm)
2000 05/09BT (1)/(1) 1298/1377 420 500 219.1 350 590 330 16 516
3000 03/06BT (1)/(1) 1343/1421 420 500 219.1 350 590 330 16 516
4000 02/05BT (1)/(1) 1432/1526 520 665 292 350 600 420 22 655
5000  03/07BT (1)/(2) 1481/1664 520 665 292 350 600 420 22 655

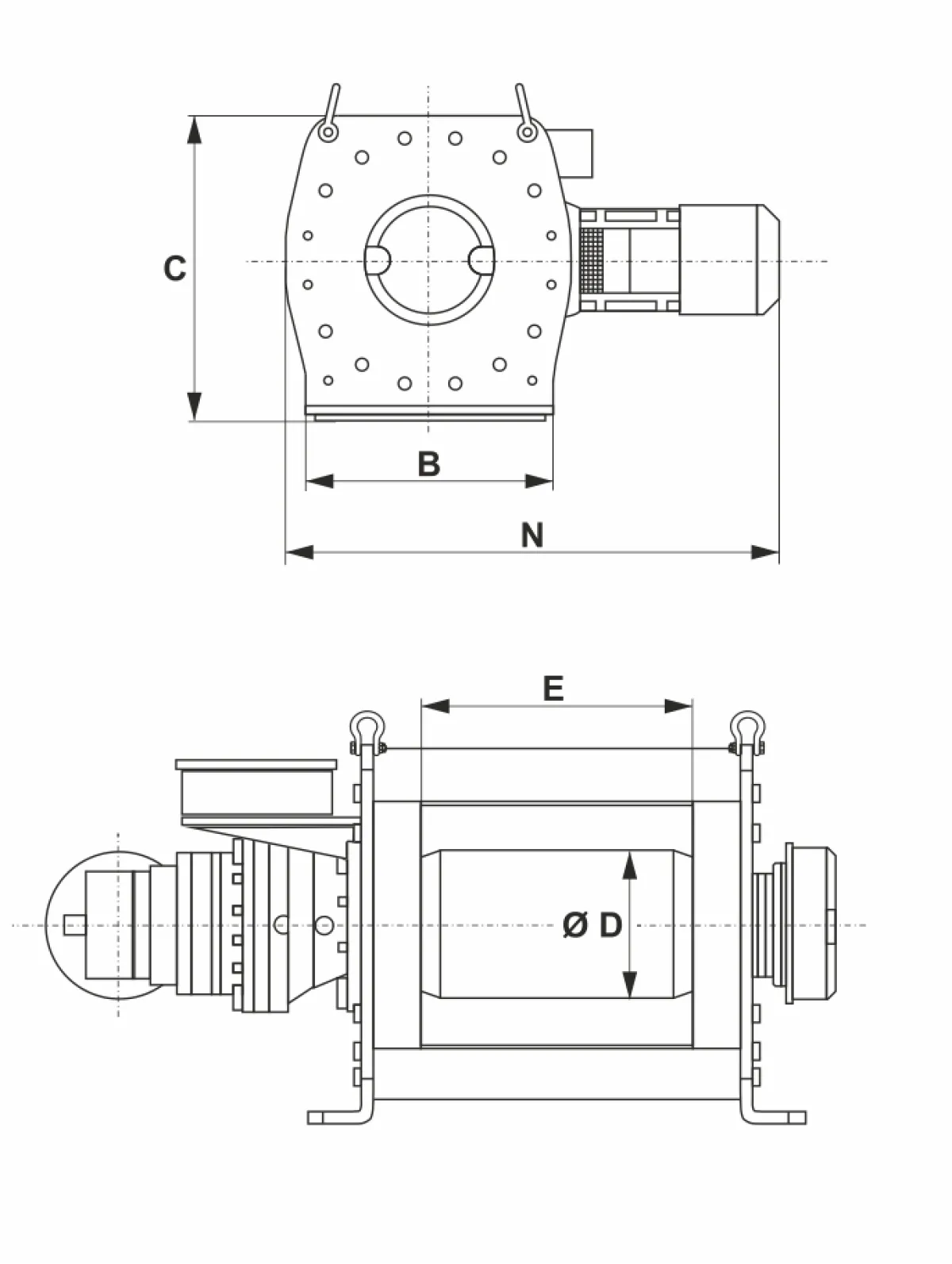

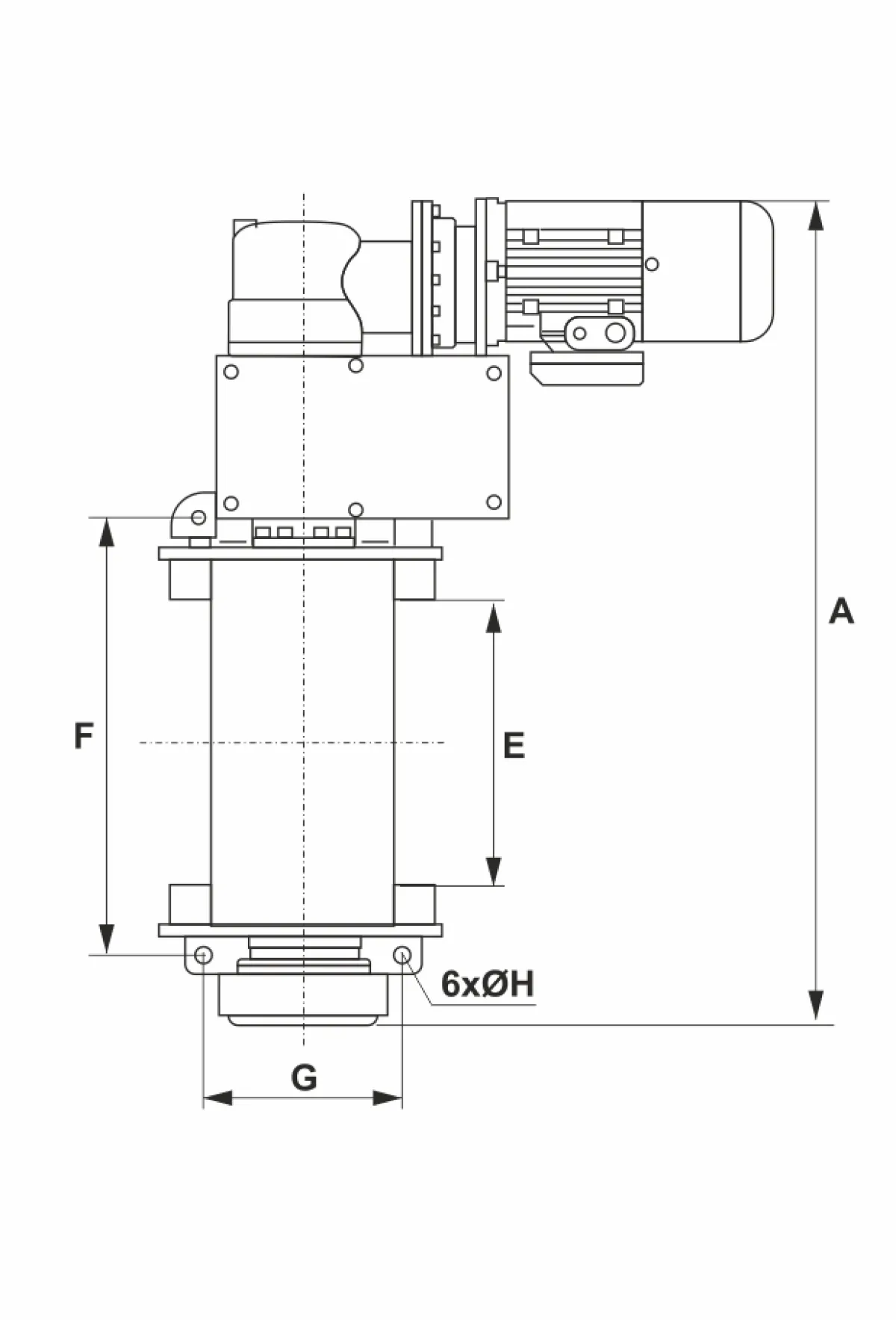

Industria BT modellek merőleges motorelrendezéssel

**hosszú kötéldobbal szerelt méreteknél az A, E és F méretek 250 mm-el nagyobbak (jelölésük BTL)

Teherbírás
(kg)		 Típus Elektromos egység
pozíciója		 A**
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 D*
(mm)		 E**
(mm)		 F**
(mm)		 G
(mm)		 H
(mm)		 N
(mm)
2000 05/09BT (1)/(1) 1050/1045 420 500 219.1 267 350 590 330 16 823/902
3000 03/06BT (1)/(1) 1065/1090 420 500 219.1 267 350 590 330 16 823/902
4000 02/05BT (1)/(1) 1169/1194 520 665 292 355.6 350 600 420 22 905/984
5000  03/07BT (1)/(2) 1194/1220 520 665 292 355.6 350 600 420 22 954/1190
6000 02/06BT (1)/(2) 1224/1250 650 765 323.9 406.4 350 600 420 22 10131181
7000 02/06BT (1)/(2) 1241/1267 700 870 355.6 457.2 350 720 620 30 1103/1271
8000 02/05BT (1)/(2) 1241/1267 700 870 355.6 457.2 350 720 620 30 11331271
9000 02/05BT (1)/(2) 1288/1314 840 975 406.4 495 350 720 750 32 1176/1314
10000 03/05BT (1)/(2) 1288/1314 840 975 406.4 495 350 720 750 32 1176/1314
12000 04BT (1) 1520 940 1135 457.2 - 450 850 820 33 1430
15000 03BT (1) 1560 940 1135 457.2 - 450 860 820 33 1430
20000 02BT (1) 1700 940 1140 457.2 - 450 860 820 33 1490



Industria BT Modellek normál dobbal FEM/ISO 1Am/M4 üzemi besorolással
(a 20T modellek 1Bm/M3 besorolásúak)

Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05BTNDM4 2000/2420 11.5 71/20 5.5/4.5 2.2 260
IND2T09BTNDM4 2000/2420 11.5 71/20 9.5/8 4 280
IND3T03BTNDM4 3000/3765 14 59/16 3.5/2.5 2.2 260
IND3T06BTNDM4 3000/3765 14 59/16 5.5/4.5 4 280
IND4T02BTNDM4 4000/4985 18 60/16 2.5/2 2.2 440
IND4T05BTNDM4 4000/4985 18 60/16 4.5/3.5 4 470
IND5T03BTNDM4 5000/6230 18 60/16 3/2.5 3 450
IND5T07BTNDM4 5000/6230 18 60/16 7.5/6 9.2 530
IND6T02BTNDM4 6000/7480 20 60/16 2/1.5 3 580
IND6T06BTNDM4 6000/7480 20 60/16 6/5 9.2 660
IND7T02BTNDM4 7000/8725 22 60/15 2/1.5 3 840
IND7T06BTNDM4 7000/8725 22 60/15 5.5/4.5 9.2 910
IND8T02BTNDM4 8000/9975 22 60/15 2.5/2 4 850
IND8T05BTNDM4 8000/9975 22 60/15 5/4 9.2 910
IND9T02BTNDM4 9000/11120 24 62/16 2/1.5 4 1160
IND9T05BTNDM4 9000/11120 24 62/16 4.5/4 9.2 1230
IND10T03BTNDM4 10000/12355 24 62/16 2/2 5.5 1180
IND10T05BTNDM4 10000/12355 24 62/16 4.5/3.5 9.2 1230
IND12T04BTNDM4 12000/14750 28 75/19 3.2/3.2 9.2 1700
IND15T03BTNDM4 15000/18450 28 75/19 2.6/2.6 9.2 1800
IND20T02BTNDM3 20000/25200 28 65/16 2.4/1.9 9.2 2000



Industria BT Modellek hosszú (L) dobbal FEM/ISO 1Am/M4 üzemi besorolással


Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05BTLNDM4 2000/2420 11.5 120/35 5.5/4.5 2.2 260
IND2T09BTLNDM4 2000/2420 11.5 120/35 9.5/8 4 280
IND3T03BTLNDM4 3000/3765 14 102/28 3.5/2.5 2.2 260
IND3T06BTLNDM4 3000/3765 14 102/28 5.5/4.5 4 280
IND4T02BTLNDM4 4000/4985 18 105/29 2.5/2 2.2 440
IND4T05BTLNDM4 4000/4985 18 105/29 4.5/3.5 4 470
IND5T03BTLNDM4 5000/6230 18 105/29 3/2.5 3 450
IND5T07BTLNDM4 5000/6230 18 105/29 7.5/6 9.2 530
IND6T02BTLNDM4 6000/7480 20 104/29 2/1.5 3 580
IND6T06BTLNDM4 6000/7480 20 104/29 6/5 9.2 660
IND7T02BTLNDM4 7000/8725 22 104/28 2/1.5 3 840
IND7T06BTLNDM4 7000/8725 22 104/28 5.5/4.5 9.2 910
IND8T02BTLNDM4 8000/9975 22 104/28 2.5/2 4 850
IND8T05BTLNDM4 8000/9975 22 104/28 5/4 9.2 910
IND9T02BTLNDM4 9000/11120 24 107/29 2/1.5 4 1160
IND9T05BTLNDM4 9000/11120 24 107/29 4.5/4 9.2 1230
IND10T03BTLNDM4 10000/12355 24 107/29 2/2 5.5 1180
IND10T05BTLNDM4 10000/12355 24 107/29 4.5/3.5 9.2 1230



Industria BT Modellek normál dobbal FEM/ISO 3m/M6 üzemi besorolással


Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05BTNDM6 2000/2400 13 74/20 5/4 2.2 275
IND2T09BTNDM6 2000/2400 13 74/20 9.5/8 4 295
IND3T03BTNDM6 3000/3600 14 69/19 3.5/2.5 2.2 275
IND3T06BTNDM6 3000/3600 14 69/19 5/4 4 295
IND4T02BTNDM6 4000/4800 18 70/19 2.5/2 2.2 465
IND4T05BTNDM6 4000/4800 18 70/19 4.5/3.5 4 495
IND5T03BTNDM6 5000/6000 18 70/19 3/2.5 3 475
IND5T07BTNDM6 5000/6000 18 70/19 7.5/6 9.2 560
IND6T02BTNDM6 6000/7150 20 72/19 2/1.5 3 610
IND6T06BTNDM6 6000/7150 20 72/19 6/5 9.2 695
IND7T02BTNDM6 7000/8300 22 73/19 2/1.5 3 885
IND7T06BTNDM6 7000/8300 22 73/19 5.5/4.5 9.2 960
IND8T02BTNDM6 8000/9600 24 72/17 2.5/2 4 895
IND8T05BTNDM6 8000/9600 24 72/17 5/4 9.2 960
IND9T02BTNDM6 9000/10700 24 72/18 2/1.5 4 1220
IND9T05BTNDM6 9000/10700 24 72/18 4.5/3.5 9.2 1295
IND10T03BTNDM6 10000/12000 26 67/17 2.5/2 5.5 1240
IND10T05BTNDM6 10000/12000 26 67/17 4/3 9.2 1295



Industria BT Modellek hosszú (L) dobbal FEM/ISO 3m/M6 üzemi besorolással


Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05BTLNDM6 2000/2400 13 128/37 5/4 2.2 275
IND2T09BTLNDM6 2000/2400 13 128/37 9.5/8 4 295
IND3T03BTLNDM6 3000/3600 14 120/34 3.5/2.5 2.2 275
IND3T06BTLNDM6 3000/3600 14 120/34 5/4 4 295
IND4T02BTLNDM6 4000/4800 18 124/35 2.5/2 2.2 465
IND4T05BTLNDM6 4000/4800 18 124/35 4.5/3.5 4 495
IND5T03BTLNDM6 5000/6000 18 124/35 3/2.5 3 475
IND5T07BTLNDM6 5000/6000 18 124/35 7.5/6 9.2 560
IND6T02BTLNDM6 6000/7150 20 126/35 2/1.5 3 610
IND6T06BTLNDM6 6000/7150 20 126/35 6/5 9.2 695
IND7T02BTLNDM6 7000/8300 22 128/36 2/1.5 3 885
IND7T06BTLNDM6 7000/8300 22 128/36 5.5/4.5 9.2 960
IND8T02BTLNDM6 8000/9600 24 119/32 2.5/2 4 895
IND8T05BTLNDM6 8000/9600 24 119/32 5/4 9.2 960
IND9T02BTLNDM6 9000/10700 24 127/35 2/1.5 4 1220
IND9T05BTLNDM6 9000/10700 24 127/35 4.5/3.5 9.2 1295
IND10T03BTLNDM6 10000/12000 26 118/32 2.5/2 5.5 1240
IND10T05BTLNDM6 10000/12000 26 118/32 4./3 9.2 1295
