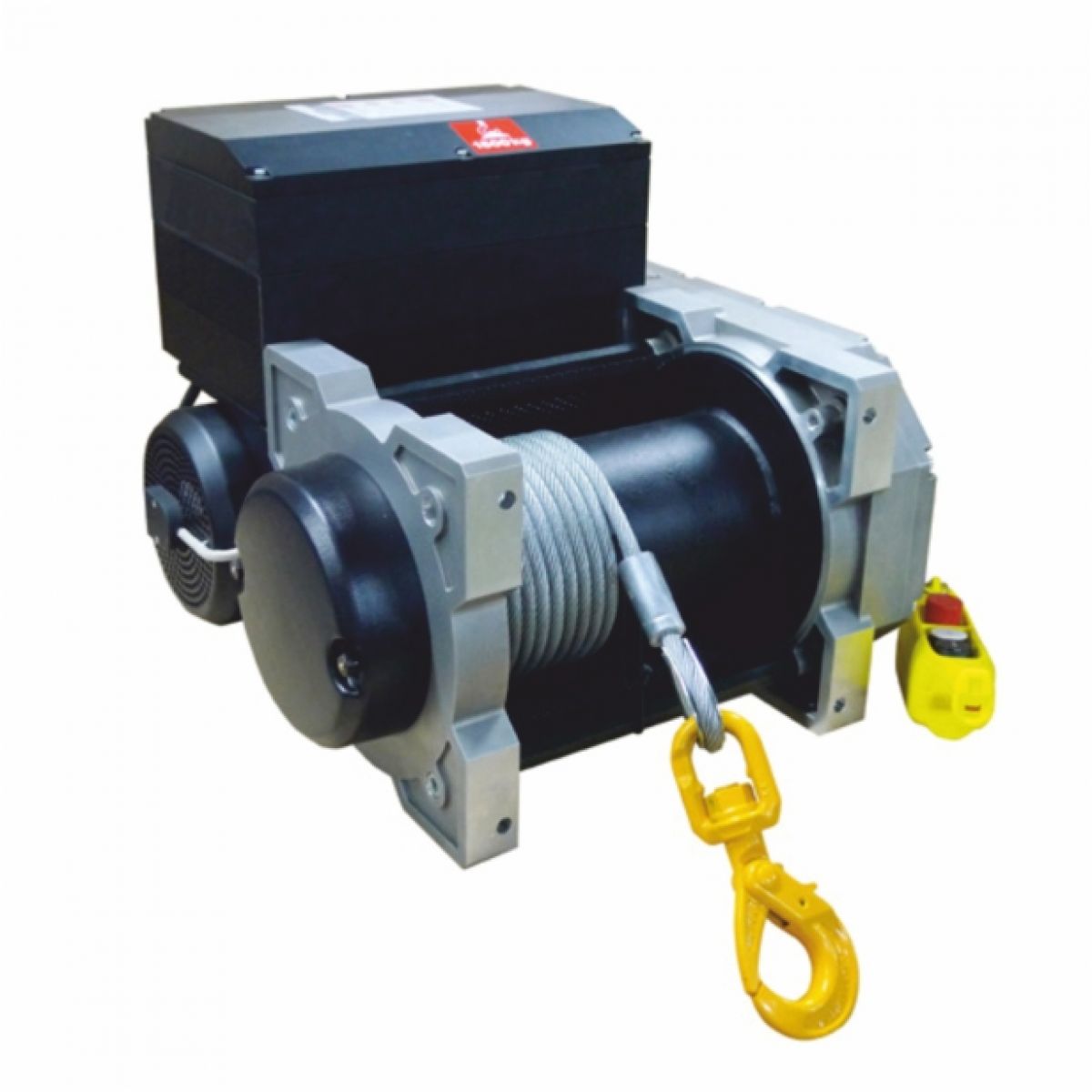

A Huchez TRBoxter VV típusú elektromos emelő csörlők a nagypontosságú gépgyártás, a kényes üzemi automatizálás, az összeszerelő sorok és a professzionális színháztechnika legmagasabb kategóriájú hajtástechnikai komponensei. Ezt a nagy teljesítményű, beépített frekvenciaváltóval (VV) szerelt termékcsaládot célirányosan olyan munkakörnyezetekre fejlesztették ki, ahol a terhek milliméterpontos, rántásmentes pozicionálása, a fokozatmentes sebességszabályozás és az abszolút kezelőbiztonság alapkövetelmény. A Huchez TrBoxter csörlők rendkívül könnyű alumínium házzal és mechanikusan hegesztett acél dobbal, Huchez fejlesztésű végálláskapcsolókkal és 24 V-os vezérléssel rendelkeznek. A zárt, olajfürdőben elhelyezve működő, spirális fogaskerekekkel szerelt reduktor kiváló gépészeti hatásfokot biztosít az 1 fázisú (230V) vagy 3 fázisú (400V) hajtási ciklusok során. A csörlő elsősorban precíz emelési feladatokhoz készül, ezért felkötelezéséhez forgásmentes vagy nagy teljesítményű acélsodronykötél használata javasolt, az emelési feladatnak megfelelő egyedi kötélvég kialakítással.
Opciók
A sodronykötél nem alaptartozék.
A TRBoxter csörlők vázszerkezete lehetővé teszi a többféle helyzetű felszerelést.

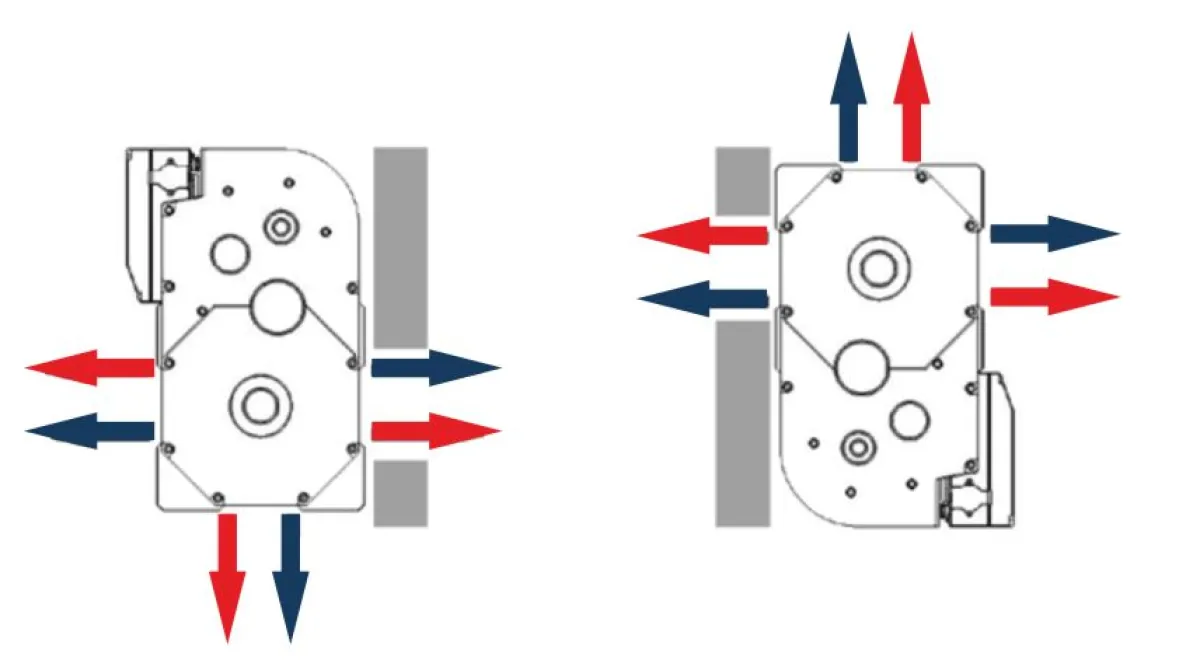

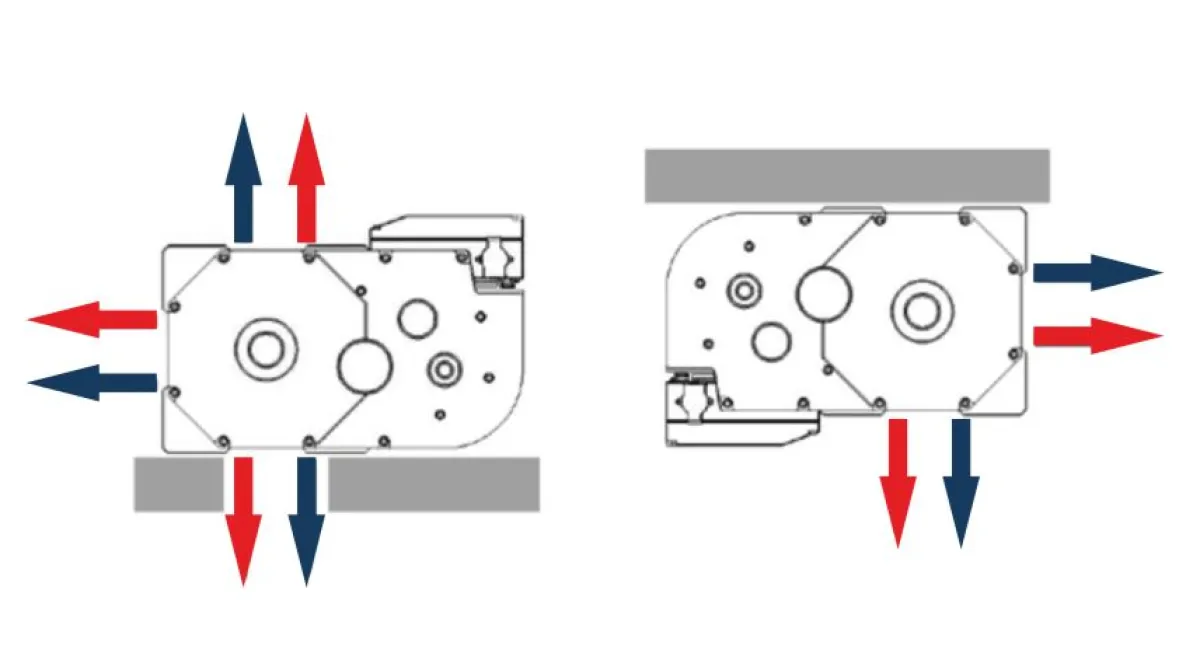

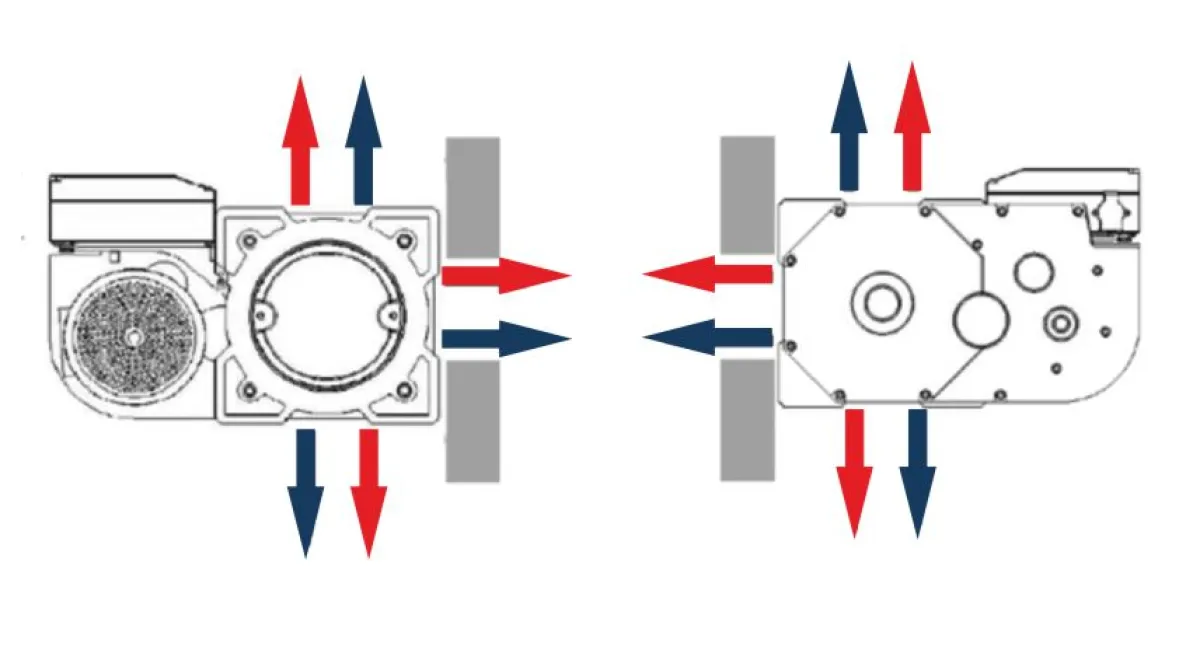

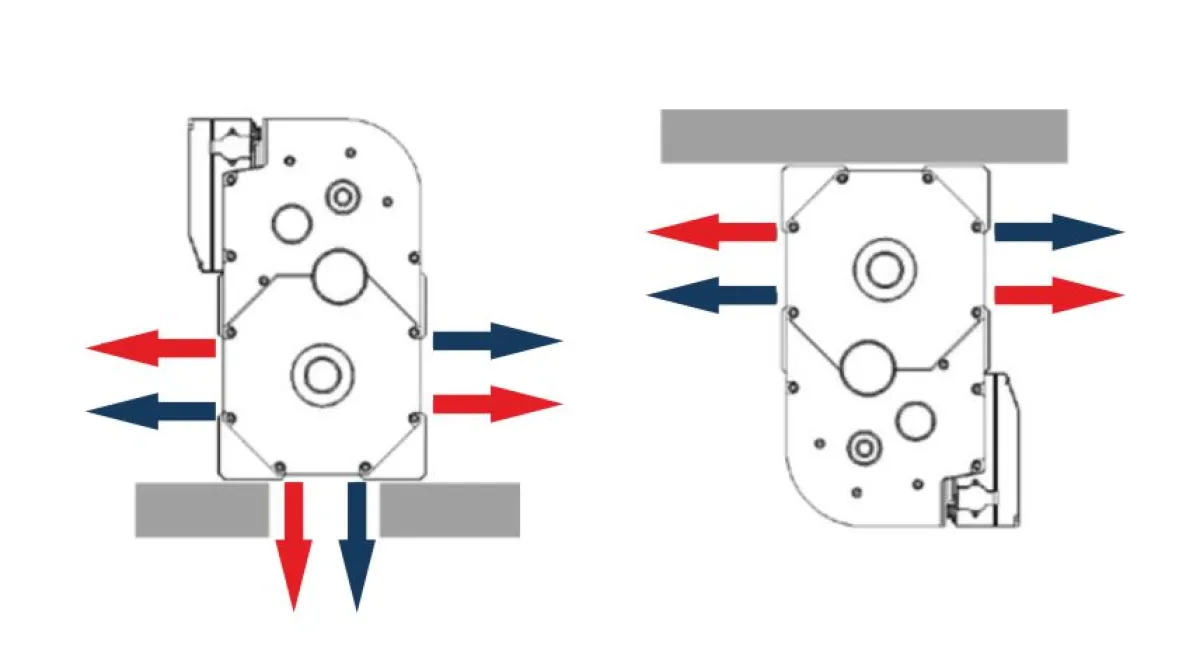

Lehetséges szerelési síkok és kötélvezetések:
| Cikkszám | Típus |
Teherbírás az alsó/felső kötélsoron (kg) |
Kötélrétegek száma |
Kötélhossz az alsó/felső kötélsoron (m) |
Kötél Ø (mm) |
Sebesség az alsó/felső kötélsoron (m/perc) |
FEM |
Teljesítmény (kW) |
Saját tömeg (kg) |
|---|---|---|---|---|---|---|---|---|---|
|
HTR251VV09 HTR251VV14 HTR251VV21 HTR251VV43 |
TRB 251 VV 9 1Ph TRB 251 VV 14 1Ph TRB 251 VV 21 1Ph TRB 251 VV 43 1Ph |
290/250 | 3 | 16/56 | 5 |
0,8-8/0,9-9 1,3-13/1,4-14 2-20/2,1-21 4-40/4,3-43 |
1Am |
0,75 0,75 1,1 2,2 |
50 50 54 62 |
|
HTR253VV09 HTR253VV14 HTR253VV21 HTR253VV43 HTR253VV60 |
TRB 253 VV 9 3Ph TRB253 VV 14 3Ph TRB 253 VV 21 3Ph TRB 253 VV 43 3Ph TRB 253 VV 60 3Ph |
290/250 | 3 | 16/56 | 5 |
0,8-8/0,9-9 1,3-13/1,4-14 2-20/2,1-21 4-40/4,3-43 5,1-51/6-60 |
1Am |
0,75 0,75 1,1 2,2 3 |
50 50 54 62 66 |
|
HTR351VV09 HTR351VV14 HTR351VV26 |
TRB 351 VV 9 1Ph TRB 351 VV 14 1Ph TRB 351 VV 26 1Ph |
400/350 | 3 | 16/56 | 5 |
0,8-8/0,9-9 1,3-13/1,4-14 2,6-26/3-30 |
1Bm |
0,75 1,1 2,2 |
50 54 62 |
|
HTR353VV09 HTR353VV14 HTR353VV26 HTR353VV42 |
TRB 353 VV 9 3Ph TRB 353 VV 14 3Ph TRB 353 VV 26 3Ph TRB 353 VV 42 3Ph |
400/350 | 3 | 16/56 | 5 |
0,8-8/0,9-9 1,3-13/1,4-14 2,6-26/3-30 3,9-39/4,2-42 |
1Bm |
0,75 1,1 2,2 3 |
50 54 62 66 |
|
HTR501VV04 HTR501VV11 HTR501VV21 |
TRB 501 VV 4 1Ph TRB 501 VV 11 1Ph TRB 501 VV 21 1Ph |
600/500 | 3 | 12/42 | 7 |
0,4-4/0,5/5 1-10/1,1-11 2-20/2,2-22 |
1Bm |
0,75 1,1 2,2 |
50 54 62 |
|
HTR503VV04 HTR503VV11 HTR503VV21 HTR503VV32 |
TRB 503 VV 4 3Ph TRB 503 VV 11 3Ph TRB 503 VV 21 3Ph TRB 503 VV 32 3Ph |
600/500 | 3 | 12/42 | 7 |
0,4-4/0,5-5 1-10/1,1-11 2-20/2,2-22 2,6-26/3,2-32 |
1Bm |
0,75 1,1 2,2 3 |
50 54 62 66 |
|
HTR601VV05 HTR601VV10 |
TRB 601 VV 5 1Ph TRB 601 VV 10 1Ph |
750/600 | 4 | 19/93 | 7 |
0,5-5/0,6-6 0,9-9/1,1-11 |
1Am |
0,75 |
88 101 |
|
HTR603VV05 HTR603VV10 HTR603VV15 HTR603VV20 HTR603VV30 |
TRB 603 VV 5 3Ph TRB 603 VV 10 3Ph TRB 603 VV 15 3Ph TRB 603 VV 20 3Ph TRB 603 VV 30 3Ph |
750/600 | 4 | 19/93 | 7 |
0,5-5/0,6-6 0,9-9/1,1-11 1,5-15/1,9-19 1,8-18/2,2-22 1,6-26/3,2-32 |
1Am |
0,75 1,5 2,2 3 4 |
88 101 100 104 107 |
| HTR801VV05 | TRB 801 VV 5 1Ph | 950/800 | 3 | 16,5/59 | 8 | 0,4-4/0,5-5 | 1Bm | 1,1 | 92 |
|
HTR803VV05 HTR803VV10 HTR803VV13 HTR803VV17 |
TRB 803 VV 5 3Ph TRB 803 VV 10 3Ph TRB 803 VV 13 3Ph TRB 803 VV 17 3Ph |
950/800 | 3 | 16,5/59 | 8 |
0,4-4/0,5-5 0,9-9/1-10 1,2-12/1,4-14 1,5-15/1,7-17 |
1Bm 1Bm 1Bm 1Cm |
1,1 2,2 3 4 |
92 100 104 107 |
| HTR991VV05 | TRB 991 VV 5 1Ph | 1200/990 | 3 | 14,5/53 | 9 | 0,4-4/0,5-5 | 1Bm | 1,1 | 92 |
|
HTR993VV05 HTR993VV10 HTR993VV13 HTR993VV17 |
TRB 993 VV 5 3Ph TRB 993 VV 10 3Ph TRB 993 VV 13 3Ph TRB 993 VV 17 3Ph |
1200/990 1100/990 990/990 990/990 |
3 2 1 1 |
14,5/53 14,5/34 14,5/14,5 14,5/14,5 |
9 |
0,4-4/0,5/5 0,9-9/1-10 1,2-12/1,2-12 1,5-15/1,5-15 |
1Bm 1Bm 1Bm 1Cm |
1,1 2,2 3 4 |
92 100 104 107 |
| HTR1501VV04 | TRB1501 VV 4 1Ph | 1500/1500 | 1 | 11,5/11,5 | 11,5 | 0,4-4/0,4-4 | 1Bm | 1,5 | 101 |
|
HTR1503VV04 HTR1503VV09 |
TRB 1503 VV 4 3Ph TRB 1503 VV 9 3Ph |
1500/1500 | 1 | 11,5/11,5 | 11,5 |
0,4-4/0,4-4 0,9--/0,9-9 |
1Bm 1Cm |
1,5 3 |
101 104 |
Fontos tájékoztatás: A fenti cikkszámok szerinti ajánlatkérés a gyári alapmodellekre vonatkozik, így nem tartalmazza a sodronykötelet és az egyéb opcionális kiegészítőket. Az így generált ajánlat tájékoztató jellegű; a végleges és pontos konfigurációhoz a lentebb részletezett ajánlatkérési feltételek az irányadóak.

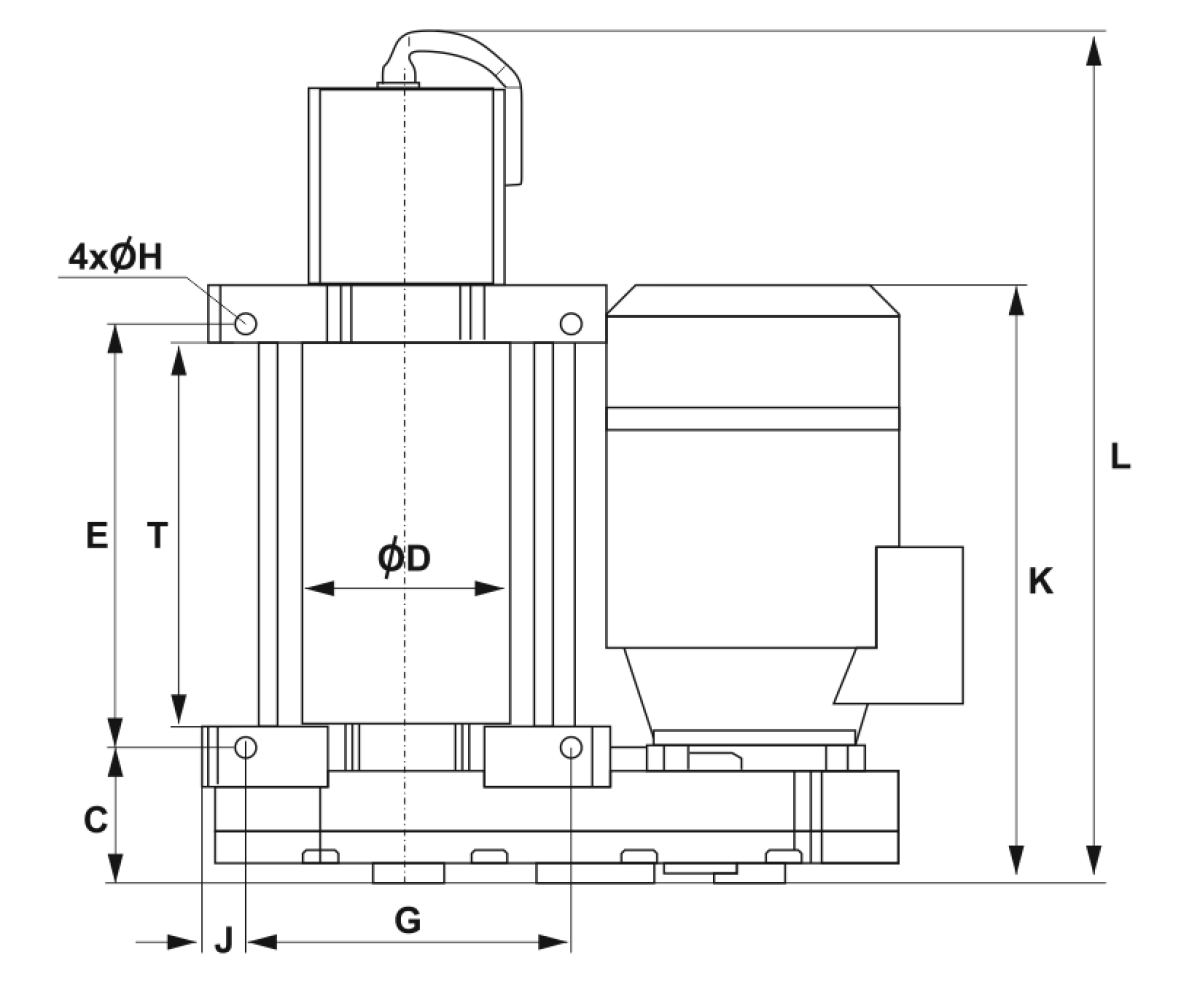

| Típus | Méretek (mm) | |||||||||||
| B | C | D | E | F | G | I | J | K | M | N | T | |
|
TRB 251/253/351/353/501/503 standard dobbal |
243 | 79 | 121 | 255 | 10,5 | 197 | 68 | 23 | 356 | 121,5 | 121,5 | 230 |
|
TRB 251/253/351/353/501/503 hosszú dobbal |
243 | 79 | 121 | 255 | 10,5 | 197 | 68 | 23 | 471 | 121,5 | 121,5 | 345 |
|
TRB 601/603/801/803/991/993/1501/1503 standard dobbal |
304 | 107,5 | 159 | 318 | 12,5 | 246 | 62 | 29 | 495,5 | 152 | 152 | 290 |
|
TRB 601/603/801/803/991/993/1501/1503 hosszú dobbal |
304 | 107,5 | 159 | 463 | 12,5 | 246 | 62 | 29 | 495,5 | 152 | 152 | 435 |

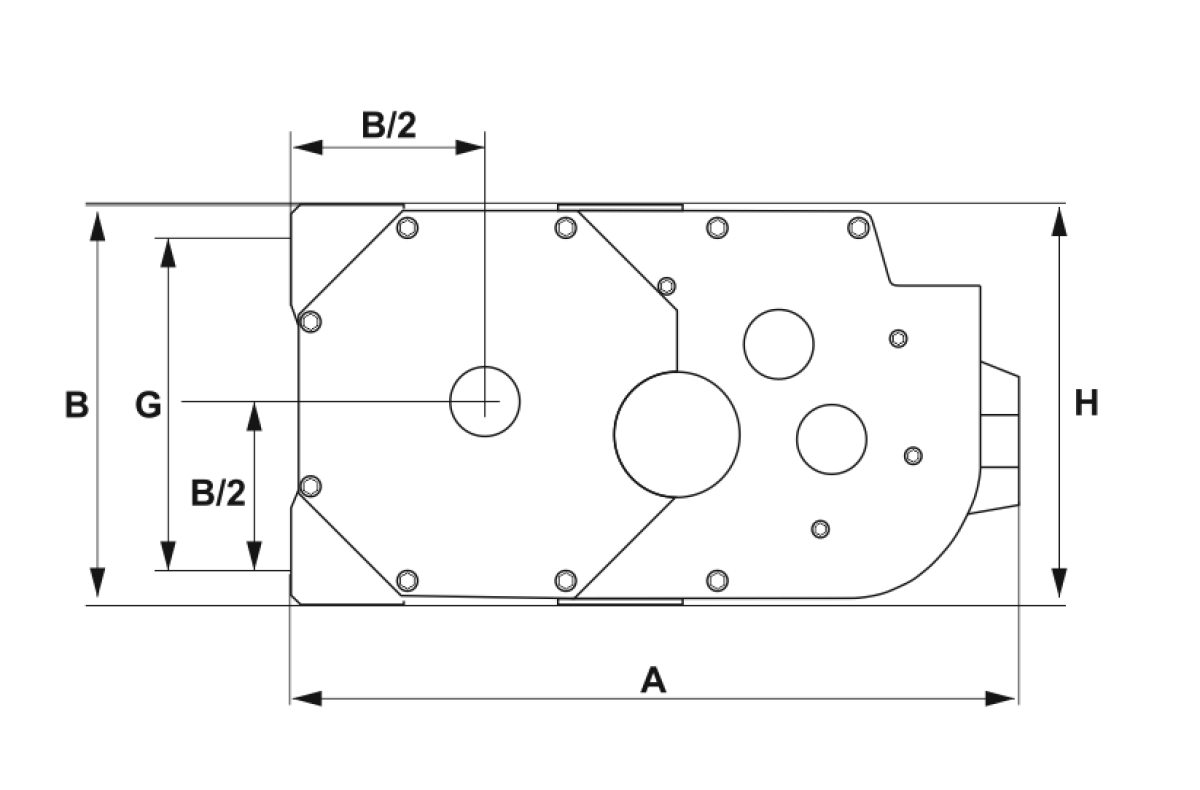

| Motortípus/típus | Méretek standard dobbal (mm) | Méretek hosszú dobbal (mm) | ||||
| A | L | H | A | L | H | |
|
TRB 251/253/351/353/501/503 0,75/1,1 kW motorral |
475 | 356/421 | 345 | 475 | 468/533 | 345 |
|
TRB 251/253/351/353/501/503 2,2 kW motorral |
475 | 488/487,5 | 345 | 475 | 468/533 | 345 |
|
TRB 251/253/351/353/501/503 3 kW motorral |
477 | 488/488 | 345 | 475 | 468/533 | 345 |
|
TRB 601/603/801/803/991/993/1501/1503 0,75/1,1/1,5 kW motorral |
574 | 456/516 | 391 | 574 | 601/661 | 391 |
|
TRB 601/603/801/803/991/993/1501/1503 2,2 kW motorral |
574 | 495,5/516 | 391 | 574 | 601/661 | 391 |
|
TRB 601/603/801/803/991/993/1501/1503 3 kW motorral |
574 | 511/516 | 391 | 574 | 601/661 | 391 |
|
TRB 601/603/801/803/991/993/1501/1503 4 kW motorral |
574 | 533/533 | 449 | 574 | 601/661 | 449 |
