Emelő csörlő Huchez Industria VV – Kétsebességes frekvenciaváltós ipari csörlő

► Fokozatmentes nehezipari emelők bolygókerekes hajtóművel és öntött acél vázzal, 1 t - 10 t teherbírási tartományban

A Huchez Industria VV típusú elektromos emelő csörlők a precíziós nehézgépgyártás, az automatizált acélművek, a kikötői infrastruktúrák és a nagyteljesítményű ipari logisztika legmagasabb mérnöki kategóriájú hajtástechnikai komponensei. Ezt a beépített frekvenciaváltós sebességszabályozással ellátott, 400V-os háromfázisú kivitelben elérhető termékcsaládot célirányosan olyan robusztus B2B munkakörnyezetekre fejlesztették ki, ahol az extrém tonnás kapacitások mellett a terhek milliméterpontos, rántásmentes pozicionálása és az egyenletes indulás alapkövetelmény. Kiválóan alkalmazható olyan csarnokokban, szerelősorokon és nehéz áruátrakó pontokon, ahol a hagyományos emelők fix sebessége kockázatot jelentene, a nehéz láncfüggesztékek vagy merev acélkötél függesztékek helyett pedig egy precízen szabályozható, mechanikailag hegesztett acélvázas rendszer szükséges. A csökkentett szervizigényű bolygókerekes hajtómű és az IP55 védettségű aszinkron motor garantálja a sima, rezgésmentes futást a legszigorúbb (akár 3m/M6) üzemi besorolások mellett is. A nagyteljesítményű acélkötelekkel vagy drótkötelekkel való összekapcsolásnál ez a fokozatmentes vezérléssel és integrált termikus megszakítóval ellátott konstrukció biztosítja a legbiztonságosabb és legprecízebb nehezipari tehermegfogást.

Opciók



Az Industria VV csörlők háromféle vezérlődoboz elrendezéssel rendelhetők:

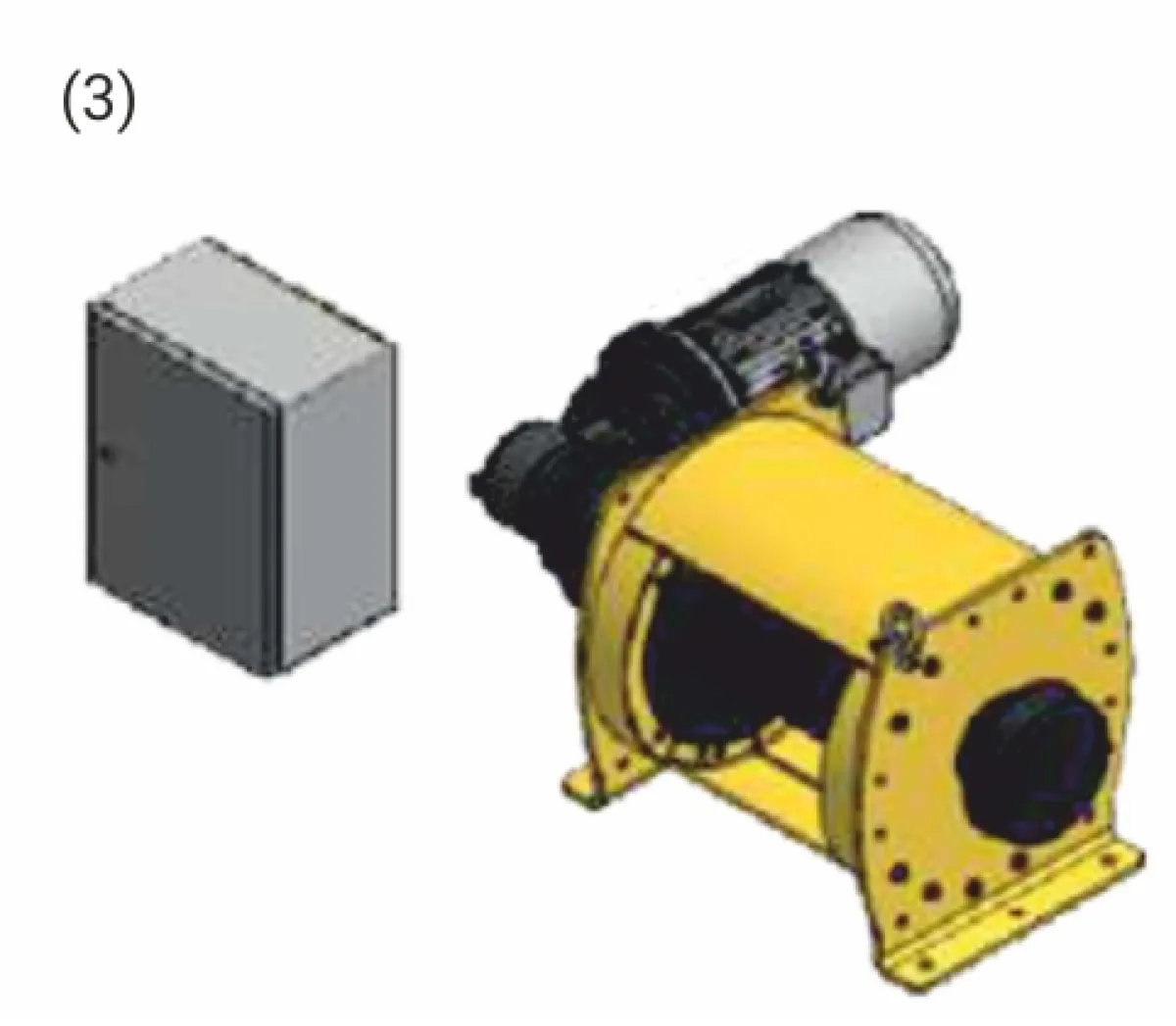

(1) a motor felett | (2) a motor oldalán | (3) a motortól 3 méterre





Technikai adatok és méretek

Industria BT modellek párhuzamos motorelrendezéssel

**hosszú kötéldobbal szerelt méreteknél az A, E és F méretek 250 mm-el nagyobbak (jelölésük BTL)

Teherbírás
(kg)		 Típus Elektromos egység
pozíciója		 A**
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E**
(mm)		 F**
(mm)		 G
(mm)		 H
(mm)		 N
(mm)
2000 05/09VV (1)/(3) 1298/1377 420 500 219.1 350 590 330 16 516
3000 03/06VV (1)/(3) 1343/1421 420 579500 219.1 350 590 330 16 516
4000 02/05VV (1)/(1) 1432/1526 520 737/665 292 350 600 420 22 655
5000  03/07VV (1)/(3) 1481/1664 520 665 292 350 600 420 22 655



Industria BT modellek merőleges motorelrendezéssel

**hosszú kötéldobbal szerelt méreteknél az A, E és F méretek 250 mm-el nagyobbak (jelölésük BTL)

Teherbírás
(kg)		 Típus Elektromos egység
pozíciója		 A**
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 D*
(mm)		 E**
(mm)		 F**
(mm)		 G
(mm)		 H
(mm)		 N
(mm)
2000 05/09/23VV (1)/(3)/(3) 1050/1045/1070 420 500 219.1 267 350 590 330 16 823/902/1040
3000 03/06/15VV (1)/(3)/(3) 1065/1090/1085 420 579/500 219.1 267 350 590 330 16 823/902/1040
4000 02/05/12VV (1)/(1)/(3) 1169/1194/1161 520 737/665 292 355.6 350 600 420 22 905/1052/1157
5000  03/07/17VV (1)/(2)/(3) 1194/1220/1195 520 665 292 355.6 350 600 420 22 1022/1122/1296
6000 02/06/14VV (1)/(2)/(3) 1224/1250/1225 650 765 323.9 406.4 350 600 420 22 1067/1220/1355
7000 02/06/15VV (1)/(2)/(3) 1241/1267/1248 700 870 355.6 457.2 350 720 620 30 1103/1271/1540
8000 02/05/13VV-8 (1)/(2)/(3) 1241/1340/1248 700 870 355.6 457.2 350 720 620 30 11331271/4540
9000 02/05/13VV-9 (1)/(2)/(3) 1288/1367/1468 840 975 406.4 495 350 720 750 32 1176/1314/1590
10000 03/05/10VV (1)/(2)/(3) 1288/1367/1459 840 975 406.4 495 350 720 750 32 1176/1314/1590
12000 04/09VV (1)/(3) 1610/1520 940 1135 457.2 - 450 850 820 33 1430
15000 03/07VV (1)/(3) 1620/1560 940 1135 457.2 - 450 860 820 33 1430
20000 02/V5VV (1)/(3) 1700 940 1140 457.2 - 450 860 820 33 1490



Industria VV modellek normál dobbal FEM/ISO 1Am/M4 üzemi besorolással
(a 20T modellek 1Bm/M3 besorolásúak)

*(3) Az elektromos vezérlés a motortól külön helyezkedik el.

Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05VVNDM4 2000/2420 11.5 71/20 0.5-5.5/0.4-4.5 2.2 270
IND2T09VVNDM4 2000/2420 11.5 71/20 0.9-9.5/0.8-8 4 (3)* 300
IND2T23VVNDM4 2000/2420 11.5 71/20 2-23/1.9-19 9.2 (3)* 360
IND3T03VVNDM4 3000/3765 14 59/16 0.3-3.5/0.2-2.5 2.2 270
IND3T06VVNDM4 3000/3765 14 59/16 0.5-5.5/0.4-4.5 4 (3)* 300
IND3T15VVNDM4 3000/3765 14 59/16 1-15/1.2-12 9.2 (3)* 360
IND4T02VVNDM4 4000/4985 18 60/16 0.2-2.5/0.2-2 2.2 450
IND4T05VVNDM4 4000/4985 18 60/16 0.4-4.5/0.3-3.5 4 500
IND4T12VVNDM4 4000/4985 18 60/16 1.0-17/1.4-14 9.2 (3)* 550
IND5T03VVNDM4 5000/6230 18 60/16 0.2-2.0.1-1.5 3 480
IND5T07VVNDM4 5000/6230 18 60/16 0.6-6/0.5-5 9.2 540
IND5T17VVNDM4 5000/6230 18 60/16 1.0-14/1.1-11 15 (3)* 615
IND6T02VVNDM4 6000/7480 20 60/16 0.2-2/0.1-1.5 3 610
IND6T06VVNDM4 6000/7480 20 60/16 0.6-6/0.5-5 9.2 670
IND6T14VVNDM4 6000/7480 20 60/16 1.0-14/1.1-11 15 (3)* 745
IND7T02VVNDM4 7000/8725 22 60/15 0.2-2/0.1-1.5 3 870
IND7T06VVNDM4 7000/8725 22 60/15 0.5-5.5/0.4-4.5 9.2 920
IND7T15VVNDM4 7000/8725 22 60/15 1-15.1.2-12 22 (3)* 1085
IND8T02VVNDM4 8000/9975 22 60/15 0.2-2.5/0.2-2 4 880
IND8T05VVNDM4 8000/9975 22 60/15 0.5-5/0.4-4 9.2 920
IND8T13VVNDM4 8000/9975 22 60/15 1-13/1.0-10 22 (3)* 1085
IND9T02VVNDM4 9000/11120 24 62/16 0.2-2/0.1-1.5 4 1190
IND9T05VVNDM4 9000/11120 24 62/16 0.4-4.5/0.4-4 9.2 1250
IND9T13VVNDM4 9000/11120 24 62/16 1-13/1.1-11 22 (3)* 1415
IND10T03VVNDM4 10000/12355 24 62/16 0.2-2.5/0.2-2 5.5 1210
IND10T05VVNDM4 10000/12355 24 62/16 0.4-4.5/0.3-3.5 9.2 1250
IND10T10VVNDM4 10000/12355 24 62/16 1-10/0.8-8 22 (3)* 1415
IND12T04VVNDM4 12000/14750 28 75/19 0.4-4/0.3-3.2 9.2 1800
IND12T09VVNDM4 12000/14750 28 75/19 0.8-8.8/0.7-7.2 22 (3)* 2100
IND15T03VVNDM4 15000/18450 28 75/19 0.3-3.2/0.2-2.6 9.2 1900
IND15T07VVNDM4 15000/18450 28 75/19 0.7-7.6/0.6-6.1 22 (3)* 2200
IND20T02VVNDM3 20000/25200 32 65/16 0.2-2.4/0.1-1.9 9.2 2200
IND20T05VVNDM3 20000/25200 32 6516 0.5-5.2/0.4-4.1 22 (3)* 2500



Industria VV modellek hosszú (L) dobbal FEM/ISO 1Am/M4 üzemi besorolással

*(3) Az elektromos vezérlés a motortól külön helyezkedik el.

Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05VVLDM4 2000/2420 11.5 120/35 0.5-5.5/0.4-4.5 2.2 270
IND2T09VVLDM4 2000/2420 11.5 120/35 0.9-9.5/0.8-8 4 (3)* 300
IND2T23VVLDM4 2000/2420 11.5 120/35 2-23/1.9-19 9.2 (3)* 360
IND3T03VVLDM4 3000/3765 14 102/28 0.3-3.5/0.2-2.5 2.2 270
IND3T06VVLDM4 3000/3765 14 102/28 0.5-5.5/0.4-4.5 4 (3)* 300
IND3T15VVLDM4 3000/3765 14 102/28 1-15/1.2-12 9.2 (3)* 360
IND4T02VVLDM4 4000/4985 18 105/29 0.2-2.5/0.2-2 2.2 450
IND4T05VVLDM4 4000/4985 18 105/29 0.4-4.5/0.3-3.5 4 500
IND4T12VVLDM4 4000/4985 18 105/29 1.0-17/1.4-14 9.2 (3)* 550
IND5T03VVLDM4 5000/6230 18 105/29 0.2-2.0.1-1.5 3 480
IND5T07VVLDM4 5000/6230 18 105/29 0.6-6/0.5-5 9.2 540
IND5T17VVLDM4 5000/6230 18 105/29 1.0-14/1.1-11 15 (3)* 615
IND6T02VVLDM4 6000/7480 20 104/29 0.2-2/0.1-1.5 3 610
IND6T06VVLDM4 6000/7480 20 104/29 0.6-6/0.5-5 9.2 670
IND6T14VVLDM4 6000/7480 20 104/29 1.0-14/1.1-11 15 (3)* 745
IND7T02VVLDM4 7000/8725 22 104/29 0.2-2/0.1-1.5 3 870
IND7T06VVLDM4 7000/8725 22 104/29 0.5-5.5/0.4-4.5 9.2 920
IND7T15VVLDM4 7000/8725 22 104/29 1-15.1.2-12 22 (3)* 1085
IND8T02VVLDM4 8000/9975 22 104/29 0.2-2.5/0.2-2 4 880
IND8T05VVLDM4 8000/9975 22 104/29 0.5-5/0.4-4 9.2 920
IND8T13VVLDM4 8000/9975 22 104/29 1-13/1.0-10 22 (3)* 1085
IND9T02VVLDM4 9000/11120 24 107/29 0.2-2/0.1-1.5 4 1190
IND9T05VVLDM4 9000/11120 24 107/29 0.4-4.5/0.4-4 9.2 1250
IND9T13VVLDM4 9000/11120 24 107/29 1-13/1.1-11 22 (3)* 1415
IND10T03VVLDM4 10000/12355 24 107/29 0.2-2.5/0.2-2 5.5 1210
IND10T05VVLDM4 10000/12355 24 107/29 0.4-4.5/0.3-3.5 9.2 1250
IND10T10VVLDM4 10000/12355 24 107/29 1-10/0.8-8 22 (3)* 1415



Industria VV modellek normál dobbal FEM/ISO 3m/M6 üzemi besorolással

*(3) Az elektromos vezérlés a motortól külön helyezkedik el.

Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05VVNDM6 2000/2400 13 74/20 0.5-5.5/0.4-4.0 2.2 285
IND2T09VVNDM6 2000/2400 13 74/20 0.9-9.5/0.8-8 4 (3)* 315
IND2T23VVNDM6 2000/2400 13 74/20 2-22/1.8-18 9.2 (3)* 380
IND3T03VVNDM6 3000/3600 14 69/19 0.3-3.5/0.2-2.5 2.2 285
IND3T06VVNDM6 3000/3600 14 69/19 0.5-5/0.4-4 4 (3)* 315
IND3T15VVNDM6 3000/3600 14 69/19 1.4-14/1.2-12 9.2 (3)* 380
IND4T02VVNDM6 4000/4800 18 70/19 0.2-2.5/0.2-2 2.2 475
IND4T05VVNDM6 4000/4800 18 70/19 0.4-4.5/0.3-3.5 4 525
IND4T12VVNDM6 4000/4800 18 70/19 1.0-12/1.0-10 9.2 (3)* 580
IND5T03VVNDM6 5000/6000 18 70/19 0.3-3/0.2-2.5 3 505
IND5T07VVNDM6 5000/6000 18 70/19 0.7-7.5/0.6-6 9.2 570
IND5T17VVNDM6 5000/6000 18 70/19 1.5-15.5/1.3-13 15 (3)* 650
IND6T02VVNDM6 6000/7150 20 72/19 0.2-2/0.1-1.5 3 645
IND6T06VVNDM6 6000/7150 20 72/19 0.6-6/0.5-5 9.2 705
IND6T14VVNDM6 6000/7150 20 72/19 1.0-14/1.2-12 15 (3)* 785
IND7T02VVNDM6 7000/8300 22 73/19 0.2-2/0.1-1.5 3 915
IND7T06VVNDM6 7000/8300 22 73/19 0.5-5.5/0.4-4.5 9.2 970
IND7T15VVNDM6 7000/8300 22 73/19 1.5-15/1.3-13 22 (3)* 1140
IND8T02VVNDM6 8000/9600 24 72/17 0.2-2.5/0.2-2 4 925
IND8T05VVNDM6 8000/9600 24 72/17 0.5-5/0.4-4 9.2 970
IND8T13VVNDM6 8000/9600 24 72/17 1.2-12/1.0-10 22 (3)* 1140
IND9T02VVNDM6 9000/10700 24 72/18 0.2-2/0.1-1.5 4 1250
IND9T05VVNDM6 9000/10700 24 72/18 0.4-4/0.3-3.5 9.2 1315
IND9T13VVNDM6 9000/10700 24 72/18 1.2-12/1.0-10 22 (3)* 1490
IND10T03VVNDM6 10000/12000 26 67/17 0.2-2.5/0.2-2 5.5 1275
IND10T05VVNDM6 10000/12000 26 67/17 0.4-4/0.3-3 9.2 1315
IND10T10VVNDM6 10000/12000 26 67/17 1-10.5/0.8-8.5 22 (3)* 1490



Industria VV modellek hosszú (L) dobbal FEM/ISO 3m/M6 üzemi besorolással

*(3) Az elektromos vezérlés a motortól külön helyezkedik el.

Cikkszám

Teherbírás a
felső/alsó kötélsoron
(kg)

 Kötél
Ø
(mm)		 Kötél hossza a
felső/alsó kötélsoron
(m)		 Sebesség a
felső/alsó kötélsoron
(m/perc)

Motor

(kW)

 Saját
tömeg
(kg)
IND2T05VVLDM6 2000/2400 13 128/37 0.5-5.5/0.4-4.0 2.2 285
IND2T09VVLDM6 2000/2400 13 128/37 0.9-9.5/0.8-8 4 (3)* 315
IND2T23VVLDM6 2000/2400 13 128/37 2-22/1.8-18 9.2 (3)* 380
IND3T03VVLDM6 3000/3600 14 120/34 0.3-3.5/0.2-2.5 2.2 285
IND3T06VVLDM6 3000/3600 14 120/34 0.5-5/0.4-4 4 (3)* 315
IND3T15VVLDM6 3000/3600 14 120/34 1.4-14/1.2-12 9.2 (3)* 380
IND4T02VVLDM6 4000/4800 18 124/35 0.2-2.5/0.2-2 2.2 475
IND4T05VVLDM6 4000/4800 18 124/35 0.4-4.5/0.3-3.5 4 525
IND4T12VVLDM6 4000/4800 18 124/35 1.0-12/1.0-10 9.2 (3)* 580
IND5T03VVLDM6 5000/6000 18 124/35 0.3-3/0.2-2.5 3 505
IND5T07VVLDM6 5000/6000 18 124/35 0.7-7.5/0.6-6 9.2 570
IND5T17VVLDM6 5000/6000 18 124/35 1.5-15.5/1.3-13 15 (3)* 650
IND6T02VVLDM6 6000/7150 20 126/35 0.2-2/0.1-1.5 3 645
IND6T06VVLDM6 6000/7150 20 126/35 0.6-6/0.5-5 9.2 705
IND6T14VVLDM6 6000/7150 20 126/35 1.0-14/1.2-12 15 (3)* 785
IND7T02VVLDM6 7000/8300 22 128/36 0.2-2/0.1-1.5 3 915
IND7T06VVLDM6 7000/8300 22 128/36 0.5-5.5/0.4-4.5 9.2 970
IND7T15VVLDM6 7000/8300 22 128/36 1.5-15/1.3-13 22 (3)* 1140
IND8T02VVLDM6 8000/9600 24 119/32 0.2-2.5/0.2-2 4 925
IND8T05VVLDM6 8000/9600 24 119/32 0.5-5/0.4-4 9.2 970
IND8T13VVLDM6 8000/9600 24 119/32 1.2-12/1.0-10 22 (3)* 1140
IND9T02VVLDM6 9000/10700 24 127/35 0.2-2/0.1-1.5 4 1250
IND9T05VVLDM6 9000/10700 24 127/35 0.4-4/0.3-3.5 9.2 1315
IND9T13VVLDM6 9000/10700 24 127/35 1.2-12/1.0-10 22 (3)* 1490
IND10T03VVLDM6 10000/12000 26 118/32 0.2-2.5/0.2-2 5.5 1275
IND10T05VVLDM6 10000/12000 26 118/32 0.4-4/0.3-3 9.2 1315
IND10T10VVLDM6 10000/12000 26 118/32 1-10.5/0.8-8.5 22 (3)* 1490

Közvetlen műszaki támogatásért hívjon minket!
