Emelő csörlő Huchez TRBoxter BT – Egysebességes elektromos csörlő

► Moduláris emelő- és vontatócsörlők könnyű alumínium házzal 0,25 t - 1,5 t teherbírási tartományban

A csúcsminőségű nehézüzemi villamos, pneumatikus és hidraulikus csörlőrendszereket fejlesztő francia Huchez hivatalos márkajelzése | Texem

A Huchez TRBoxter BT típusú elektromos emelő csörlők az ipari automatizálás, a csúcsminőségű logisztikai központok, az üzemek és a professzionális színháztechnika prémium kategóriás hajtástechnikai komponensei. Ezt a nagy teljesítményű, alacsony feszültségű vezérléssel (BT) ellátott, egysebességes termékcsaládot célirányosan olyan munkakörnyezetekre fejlesztették ki, ahol a többféle helyzetű felszerelhetőség, a kompakt felépítés és az abszolút kezelőbiztonság alapkövetelmény. A TRBoxter dobja egy speciális, rendkívül biztonságos kötélrögzítő ékkel/szorítóval (cable clamp) van ellátva. A zárt, olajfürdőben elhelyezve működő, spirális fogaskerekekkel szerelt reduktor kiváló gépészeti hatásfokot és sima, csendes futást biztosít az 1 fázisú (230V) vagy 3 fázisú (400V) hajtási ciklusok során. A csörlőt jellemzően függőlleges emelési feladatokhoz tervezték ezért javasolt a forgásszegény kötelek használata. A gyári ajánlás szerint a kötél dobfelőli végének simának (vágottnak vagy hegesztett végűnek) kell lennie, a teher felőli végén pedig préselt hüvelyes füles végződés (kötélszívvel és horoggal) kialakítása szükséges.

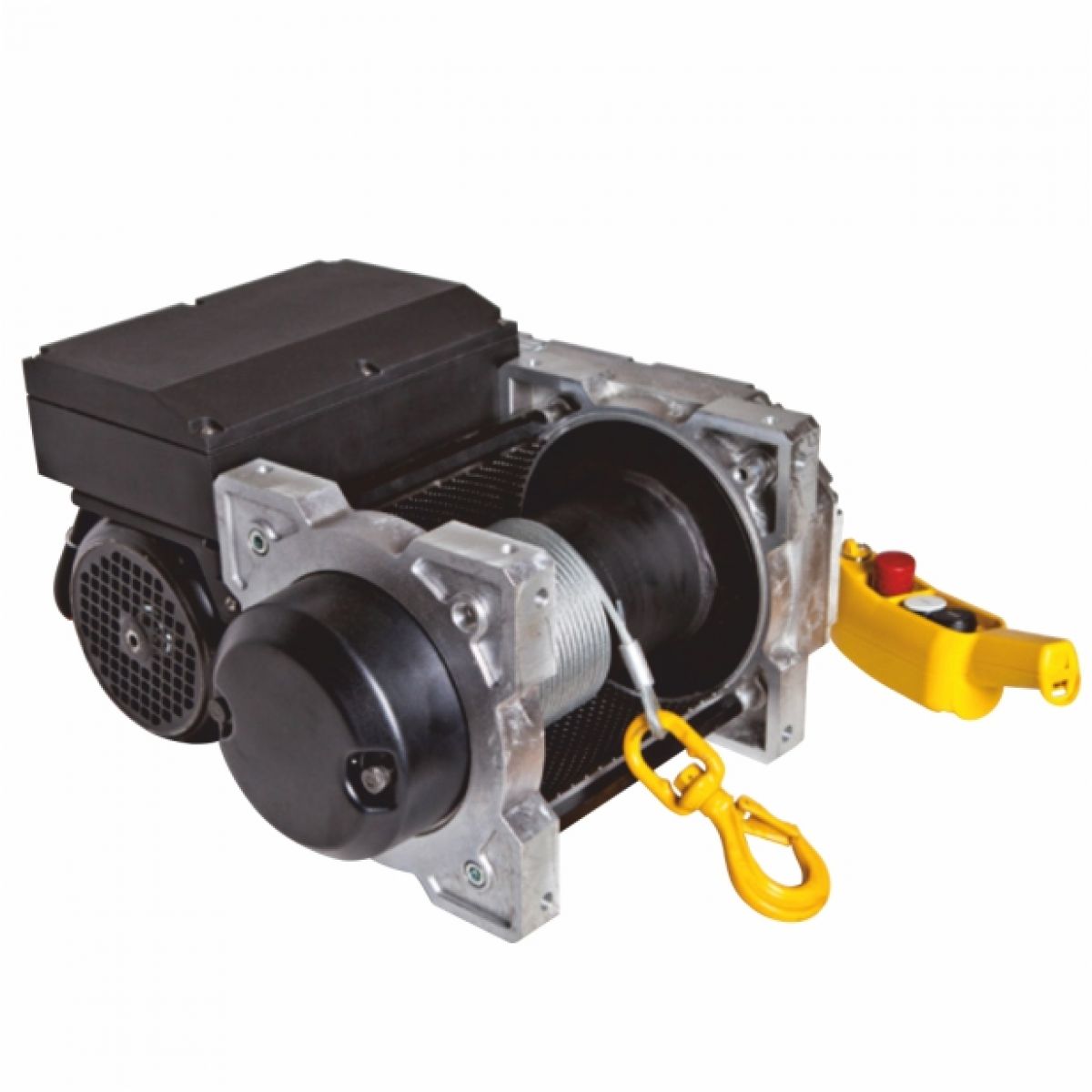

Huchez TRBoxter BT típusú könnyű alumíniumházas, egysebességes villamos emelőcsörlő 250 kg - 1500 kg teherbírással | Texem

Opciók

A sodronykötél nem alaptartozék.

A TRBoxter csörlők vázszerkezete lehetővé teszi a többféle helyzetű felszerelést.

Lehetséges szerelési síkok és kötélvezetések:

Alkalmazástechnikai gépészeti rajz a függőleges falsíkra a rövidebb oldali talpával rögzített Huchez TRBoxter elektromos csörlő két különböző megengedett kötélvezetési irányáról | TexemMunkavédelmi és beépítési rajz a hosszabbik alsó talpával a földre, valamint fejjel lefelé a mennyezetre (plafonra) rögzített Huchez TRBoxter csörlő kötélkivezetési alternatíváiról | TexemMunkavédelmi és beépítési rajz a rövidebb oldali talpával a földre, valamint fejjel lefelé a mennyezetre (plafonra) rögzített Huchez TRBoxter csörlő kötélkivezetési alternatíváiról | TexemAlkalmazástechnikai gépészeti rajz a függőleges falsíkra a hosszabbik alsó talpával rögzített Huchez TRBoxter elektromos csörlő két különböző megengedett kötélvezetési irányáról | Texem

Huchez TRBoxter BT elektromos csörlő technikai adatok és specifikációk

Cikkszám Típus Teherbírás
az alsó/felső kötélsoron
(kg)		 Kötélrétegek
száma		 Kötélhossz
az alsó/felső kötélsoron
(m)		 Kötél
Ø
(mm)		 Sebesség
az alsó/felső kötélsoron
(m/perc)
FEM

 Teljesítmény
(kW)		 Saját
tömeg
(kg)
HTR251BT09
HTR251BT14
HTR251BT21		 TRB 251 BT 9 1Ph
TRB 251 BT 14 1Ph
TRB 251 BT 21 1Ph		 290/250 3 16/56 5 8,1/9,4
13,3/15,4
19,8/23		 1Am 0,75
0,75
1,1
2,2		 49
49
51
HTR253BT09
HTR253BT14
HTR253BT21
HTR253BT43		 TRB 253 BT 9 3Ph
TRB 253 BT 14 3Ph
TRBr 253 BT 21 3Ph
TRBr 253 BT 43 3Ph		 290/250 3 16/56 5 8,1/9,4
13,3/15,4
19,8/23
40,3/46,6		 1Am 0,75
0,75
1,1		 49
49
51
59
HTR351BT09
HTR351BT14		 TRBr 351 BT 9 1Ph
TRB 351 BT 14 1Ph		 400/350 3 16/56 5 8,1/9,4
13,3/15,4		 1Bm 0,75
1,1		 49
51
HTR353BT09
HTR353BT14
HTR353BT21		 TRB 353 BT 9 3Ph
TRB 353 BT 14 3Ph
TRB 353 BT 26 3Ph		 400/350 3 16/56 5 8,1/9,4
13,3/15,4
25,7/29,8		 1Bm 0,75
1,1
2,2		 49
51
59
HTR501BT11 TRB 501 BT 11 1Ph 600/500 3 12/42 7 10/12,2 1Bm 1,1 51
HTR503BT04
HTR503BT11
HTR503BT21		 TRB 503 BT 4 3Ph
TRB 503 BT 11 3Ph
TRB 503 BT 21 3Ph		 600/500 3 12/42 7 4/4,9
10/12,2
20/24,2		 1Bm 0,75
1,1
2,2		 49
51
59
HTR603BT05
HTR603BT10
HTR603BT15
HTR603BT20
HTR603BT30		 TRB 603 BT 5 3Ph
TRB 603 BT 10 3Ph
TRB 603 BT 15 3Ph
TRB 603 BT 20 3Ph
TRB 603 BT 30 3Ph		 750/600 4 19/93 7 4,8/6
8,8/11
14,9/18,6
17,9/22,5
25,5/31,9		 1Am
1Am
1Bm
1Bm
1Bm		 0,75
1,5
2,2
3
4		 88
101
100
104
107
HTR803BT05
HTR803BT10
HTR803BT13
HTR803BT17		 TRB 803 BT 5 3Ph
TRB 803 BT 10 3Ph
TRB 803 BT 13 3Ph
TRB 803 BT 17 3Ph		 950/800 3 16,5/59 8 4,3/5,2
8,7/10,3
12/14,3
15/17,8		 1Bm 1,1
2,2
3
4		 92
100
104
107
HTR993BT05
HTR993BT10
HTR993BT13
HTR993BT17		 TRB 993 BT 5 3Ph
TRB 993 BT 10 3Ph
TRB 993 BT 13 3Ph
TRB 993 BT 17 3Ph		 1200/990
1100/990
990/990
990/990		 3
2
1
1		 14,5/53
14,5/34
14,5/14,5
14,5/14,5		 9 4,4/5,3
8,7/10,6
12,1/12,1
15,1/15,1		 1Bm
1Bm
1Bm
1Cm		 1,1
2,2
3
4		 92
100
104
107
HTR1503BT04
HTR1503BT09		 TRB 1503 BT 4 3Ph
TRB 1503 BT 9 3Ph		 1500/1500 1 11,5/11,5 11,5 4,4/4,4
8,8/8,8		 1Bm
1Cm		 1,5
3		 101
104

Kattintson a kiválasztott cikkszámra, majd küldje el ajánlatkérését az Ajánlatkérés menüpontból!

Fontos tájékoztatás: A fenti cikkszámok szerinti ajánlatkérés a gyári alapmodellekre vonatkozik, így nem tartalmazza a sodronykötelet és az egyéb opcionális kiegészítőket. Az így generált ajánlat tájékoztató jellegű; a végleges és pontos konfigurációhoz a lentebb részletezett ajánlatkérési feltételek az irányadóak.

Huchez TRBoxter csörlők mérettáblázata

Huchez TRBoxter BT alumíniumházas csörlő főoldali gépészeti vázlata a magassági és hosszúsági méretekkel | TexemHuchez TRBoxter BT moduláris csörlő felülnézeti gépészeti vázlata a mechanikusan hegesztett acéldob és a motor tengelyméreteinek jelölésével | Texem

Típus Méretek  (mm)
B C D E F G I J K M N T
TRB 251/253/351/353/501/503
standard dobbal		 243 79 121 255 10,5 197 68 23 356 121,5 121,5 230
TRB 251/253/351/353/501/503
hosszú dobbal		 243 79 121 255 10,5 197 68 23 471 121,5 121,5 345
TRB 603/803/993/1503
standard dobbal		 304 107,5 159 318 12,5 246 62 29 495,5 152 152 290
TRB 603/803/993/1503
hosszú dobbal		 304 107,5 159 463 12,5 246 62 29 495,5 152 152 435

Motortól függő méretek

Motortípus/típus Mméretek standard dobbal   (mm) Méretek hosszú dobbal  (mm)
A L H A L H
TRB 251/253/351/353/501/503
0,75 kW motorral		 451 356/421 284,5 451 468/533 284,5
TRB 251/253/351/353/501/503
1,1 kW motorral		 462 356/421 284,5 462 468/533 284,5
TRB 251/253/351/353/501/503
2,2 kW motorral		 473 487,5/487,5 306,5 473 468/533 306,5
TRB 603/803/993/1503
0,75 kW motorral		 535,5 456/516 332,5 535,5 601/661 332,5
TRB 603//803/993/1503
1,1 kW motorral		 543 456/516 332,5 543 601/661 332,5
TRB 603/803/993/1503
1,5 kW motorral		 541 456/516 332,5 541 601/661 332,5
TRB 603/803/993/1503
2,2 kW motorral		 554 507/516 332,5 554 601/661 332,5
TRB 603/803/993/1503
3 kW motorral		 558 511/516 332,5 558 601/661 332,5
TRB 603/803/993/1503
4 kW motorral		 558 533/533 332,5 558 601/661 332,5

Elektromos csörlőkkel kapcsolatos közvetlen műszaki támogatásért hívjon minket!

HUCHEZ – Professzionális Emelő- és Vontatócsörlők

Nehézüzemi konfigurációs útmutató és ajánlatkérési feltételek

A francia Huchez csúcsminőségű, nagy teljesítményű ipari csörlőrendszerei minden esetben az adott üzem gépészeti környezetéhez és munkaciklusához igazíthatók. Az optimális modell kiválasztásához az alábbi műszaki adatok megadása szükséges:

  • Üzemi besorolás és munkaciklus (FEM/ISO osztály): Napi hány üzemórát fog dolgozni a csörlő, és milyen terhelési intenzitás mellett (pl. FEM 1Am, 2m, vagy folyamatos nehézipari 3m besorolás)?
  • Névleges húzóerő / teherbírás: Hány tonna vagy kg közvetlen terhelést kell a csörlőnek biztonságosan megtartania vagy mozgatnia?
  • Emelési / vontatási sebesség: Fix sebességre (m/perc) van szükség, vagy frekvenciaváltós (fokozatmentesen szabályozható) lágyindítású/lágyleállású vezérlésre?
  • Meghajtás típusa: Elektromos (230V / 400V)
  • Vezérlés és biztonsági opciók: Vezetékes függőkapcsoló vészleállítóval (standard kábelhossz megadásával), Rádiós ipari távvezérlés (vezeték nélküli működtetés),Beépített elektronikus túlterhelésgátló,Laza kötélzetet érzékelő biztonsági végálláskapcsoló (Slack wire switch).
  • Speciális kiegészítők: Szükséges-e kötélsoroló berendezés (nyomóhenger a kötél egyenletes felcsévéléséhez), vagy szabadonfutó tengelykapcsoló (a kötél kézi, gyors lehúzásához vontatáskor)?
